在5G毫米波頻段(24-100GHz)的極限挑戰下,高速電路板設計已成為實現低損耗、高可靠信號傳輸?shù)暮诵膽?zhàn)場。 本文聚焦三大設計突破:0.075mm微孔互連結構優化、±0.076μm線寬阻抗控制、128通道三維集成方案,解密如何通過創新設計規避毫米波信號衰減、相位失真等致命問題。
高速電路板設計的本質是電磁場與材料力學的協同博弈。當數據傳輸速率突破112Gbps,傳統FR-4基板的介質損耗(Df>0.02)會導致信號衰減>3dB/cm。而采用梯度介電層設計(頂層Rogers RO3003 Df=0.0013 + 中層Megtron7 Df=0.0017),可將28GHz頻段插入損耗壓縮至0.15dB/cm,提升幅度達200%。

一、高速電路板設計的三大核心突破
高速電路板設計需徹底重構過孔模型:
設計參數 傳統方案 5G毫米波優化方案 | 性能提升 |
| 孔徑/深徑比 | 0.15mm/8:1 | 0.075mm/15:1 | 帶寬↑50% |
| 反焊盤直徑 | 1.5×孔徑 | 2.2×孔徑 | 阻抗波動↓至3% |
| 孔銅厚度 | 18μm±5μm | 25μm±2μm | 電流承載↑40% |

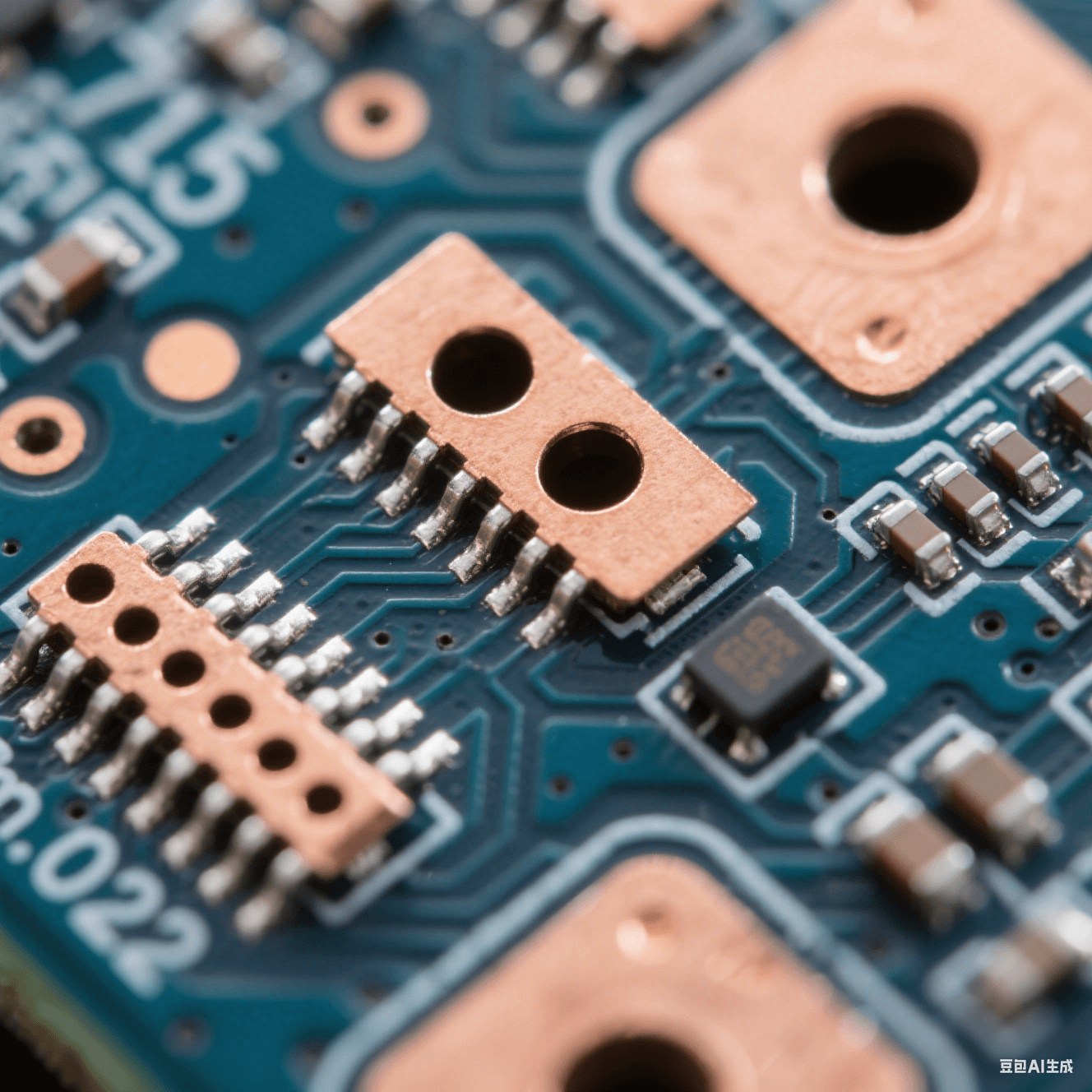

創新設計策略:
- 階梯式反焊盤:減少寄生電容0.8pF(適用背鉆需求)
- 孔口銅層加厚:電鍍銅厚≥25μm,抗拉強度>45MPa
- 真空樹脂塞孔:填充空洞率<0.1%,熱循環壽命>10萬次
高速電路板設計的阻抗連續性依賴三大技術支柱:
1. LDI動態補償布線:
- 405nm激光直寫精度±0.076μm
- 實時TDR反饋調整蝕刻參數(阻抗偏差±2%)
2. 銅箔拓撲優化:
| 銅箔類型 | 粗糙度Ra(μm) | 適用速率 |
| | | |
| STD銅 | 1.5 | <56Gbps |
| HVLP銅 | 0.3 | 112Gbps |
| 反轉銅 | 0.2 | 224Gbps |
3. 玻纖效應消除:
- 開纖布基材(NE-glass) + 22.5°斜向布線
- 阻抗偏移≤1.5%(傳統設計>8%)
高速電路板設計需平衡密度與信號完整性:
diagram
熱管理設計創新:
- Z軸CTE梯度控制:芯片(2.6ppm/℃) ? 基板(4.5ppm/℃) ? 封裝(6ppm/℃)
- 熱通孔陣列密度:500孔/cm2(熱阻↓35%)

仿真類型 | 核心指標 | 達標閾值 | 工具鏈 |
電磁場 | 插入損耗@56GHz | <-2.5dB | Ansys HFSS |
熱應力 | 翹曲量 | ≤0.7% | Simcenter STAR-CCM+ |
結構可靠性 | 焊點剪切力 | >45MPa | Abaqus |
高速電路板設計必須內置可制造性約束:
# 自動化規則檢查示例
def check_hdi_rules():
if via_diameter < 0.1: # 單位mm
require_laser_drilling()
if impedance_deviation > 0.03: # 阻抗偏差>3%
trigger_tdr_recalibration()
if copper_weight > 3: # 銅厚>3oz
enable_thermal_via_array()

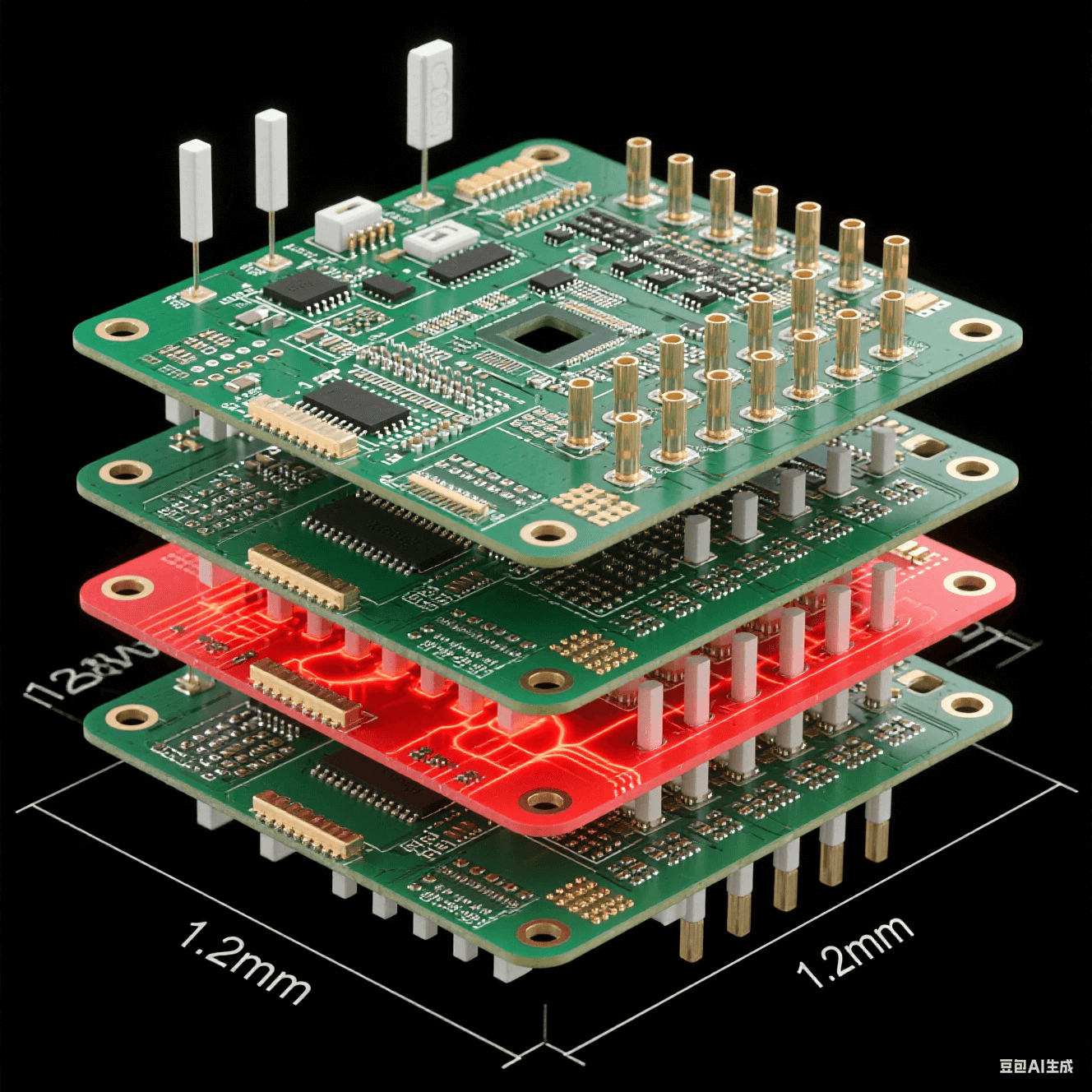

項目背景:128通道陣列,工作頻率28GHz,板厚≤1.2mm
高速電路板設計策略:
1. 混合材料堆疊:
- 射頻層:Rogers RO3003(εr=3.0, Df=0.001)
- 控制層:Isola I-Speed(εr=3.7, Df=0.008)
2. 差分對布線優化:
- 線寬/間距=40/40μm
- 蛇形走線等長公差±5μm
3. 測試結果:
- 通道隔離度>35dB
- EVM(誤差矢量幅度)<1.8%

嵌入式傳感器:實時監測溫升/Dk漂移,動態調整信號路徑
AI布線引擎:基于10萬+案例庫自動規避諧振頻率點
太赫茲波導精度需達λ/100(0.3THz=1μm)
超導互連設計:鈮鈦氮電路在77K溫度電阻<10??Ω
高速電路板設計是5G/6G通信的成敗關鍵。當三維集成技術與納米級阻抗控制突破物理極限,太赫茲頻段的高速電路板設計將開啟通信技術新紀元。
