半固化片壓合后白斑成因解析:樹脂流動失衡與工藝陷阱的深度破解
2025-12-12
瀏覽次數:167
分享到:

想象一下,在 PCB 生產線的高壓層壓機中,半固化片與內層板完美疊合,熱浪涌動間,一切本該順暢融合 —— 卻在冷卻揭模后,浮現出點點刺眼的白色斑點。這些白斑如不速之客,悄然侵蝕著電路板的完整性,引發從外觀瑕疵到功能隱患的連鎖反應。它們不是簡單的污漬,而是半固化片壓合后白斑產生原因的生動寫照,隱藏著樹脂流動失衡、機械應力失控等多重謎團。作為 PCB 制造的核心環節,這一現象關乎億萬級產值的穩定性。本文將從微觀機制到實戰策略,逐層剝繭,揭示半固化片壓合后白斑成因解析,幫助工程師精準定位問題根源,并掌握破解之道,確保多層板的高可靠輸出。

第一幕:白斑的 誕生瞬間 —— 樹脂與纖維的微觀較量

半固化片壓合后白斑產生原因,往往從材料的核心結構開始。半固化片作為環氧樹脂浸漬玻璃纖維布的半固化復合物,其樹脂含量(Resin Content, RC%)和流動度(Resin Flow, RF%)是壓合成敗的命脈。在高溫高壓下,樹脂應熔融流動,均勻填充纖維空隙,形成致密的絕緣層。但若流動度不足 —— 通常 RF% 低于 8%—— 樹脂便無法及時滲透,導致局部 干花現象,即那些頑固的白斑。

為什么樹脂流動會失衡?一個關鍵因素是溫度梯度不均。壓合初期,若升溫速率過緩(低于 2°C/min),樹脂熔點延遲,玻璃纖維布的織紋間隙仍殘留空氣或未潤濕區域。冷卻后,這些區域反射光線,呈現乳白色斑點。行業數據表明,這種熱力學失調占半固化片壓合后白斑成因解析的 40% 以上。更隱秘的,是水分干擾:半固化片在存儲中若暴露于高濕度(>60% RH),樹脂吸濕膨脹,壓合時水分汽化形成微泡,放大流動阻力。結果?白斑不僅僅是視覺缺陷,還可能誘發層間分層,降低介電強度。

在實際 PCB 制造中,這一幕常在高密度板上上演。譬如,8 層以上多層板壓合時,半固化片厚度(通常 1080 式為 0.18mm)若與內層銅箔不匹配,局部擠壓不足,白斑便在銅線邊緣集結。工程師可通過掃描電子顯微鏡(SEM)驗證:白斑區纖維暴露率高達 30%,遠超正常 5% 的閾值。這提醒我們,半固化片壓合后白斑成因解析,必須從材料批次檢驗起步 —— 優先選用 IPC-4101B 標準認證的預浸料,確保 RC% 穩定在 45-55%

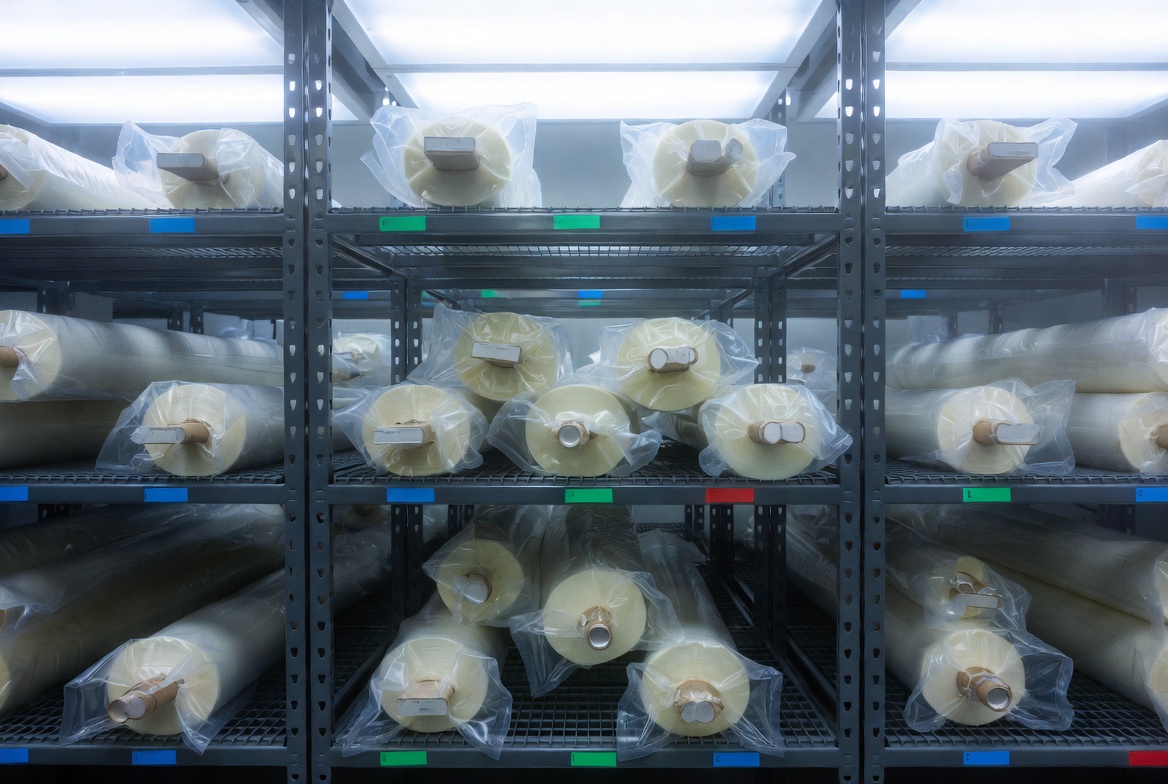

恒溫恒濕倉庫內存放的真空包裝半固化片卷材,表現適宜存儲環境對材料穩定性的重要性

第二幕:機械 風暴的隱形破壞 —— 外力如何鑄就白斑

超越材料本身,半固化片壓合后白斑產生原因還藏匿于機械環節的風暴。從切割到疊板,每一步外力都可能埋下隱患。想象切割刀具刃口鈍化,半固化片邊緣產生微裂紋;或疊板時真空吸附不均,導致局部纖維變形。這些損傷在壓合高壓(10-20 MPa)下放大,冷卻收縮時裂紋擴展,形成白斑 星圖

一個典型場景:在自動化生產線中,傳送帶振動頻率若超過 50Hz,半固化片表面樹脂層易剝離,暴露纖維末端。壓合后,這些區域樹脂回流不暢,白斑密度可達每平方厘米 5-10 點。調研報告顯示,機械外力相關缺陷占半固化片壓合后白斑成因解析的 25%,尤其在厚板(>2mm)生產中突出。內層板表面粗糙度(Rz>5μm)也會加劇問題:銅面凸凹不平,壓力分布失衡,樹脂向低阻區流動,留下高阻區的白斑。

破解之道在于設備校準。引入激光對準系統,確保疊板精度 < 0.05mm;同時,采用緩沖層(如聚酰亞胺薄膜)吸收振動,降低應力集中。實戰中,一家臺灣 PCB 廠通過升級切割機,轉速控制在 8000rpm 以下,白斑發生率降幅達 35%。這證明,半固化片壓合后白斑產生原因的機械篇章,可通過精密工程重寫。

第三幕:工藝參數的 暗流涌動”—— 溫度、壓力與時間的精密舞步

壓合工藝是半固化片壓合后白斑成因解析的導演。溫度曲線不當,往往是罪魁禍首。標準流程要求 180-200°C 固化,但若峰值溫度超標(>220°C),樹脂過度降解,揮發物凝結成白霧狀斑點;反之,溫度偏低則流動停滯,纖維裸露。壓力同樣關鍵:初始低壓(2-5 MPa)用于排氣,若直接高壓,氣泡被封存,白斑如氣穴般浮現。

時間因素不可忽視。總壓合周期(60-90min)若縮短,樹脂固化不完全,殘余應力在冷卻中釋放,形成龜裂白斑。針對高 Tg(玻璃化轉變溫度 > 170°C)半固化片,需延長膠化階段 15min,確保流動充分。IPC-TM-650 測試標準可量化此風險:流動度測試儀顯示,RF%>10% 的膠片,白斑風險僅 1%

優化策略包括多段曲線控制:預熱階段(100°C10min)除濕;熔融階段(180°C30min)施漸增壓;后固化(220°C2h)穩定結構。結合有限元模擬軟件(如 ANSYS),預判應力分布,避免盲調。結果?白斑缺陷率可控在 0.2% 以內,推動半固化片壓合后白斑產生原因的工藝化解。

第四幕:環境與人為的 幕后推手”—— 存儲與操作的雙重考驗

半固化片壓合后白斑成因解析,還需審視環境推手。存儲不當是常見殺手:溫度波動(>±5°C)或濕度超標,導致樹脂預固化,流動度衰減 20%。真空包裝雖好,但開封后暴露 > 24h,氧化層形成,白斑幾率翻倍。生產環境塵埃(>1000 級)也會沉積,壓合時嵌入纖維,冷卻顯白。

人為因素同樣微妙。操作員手部油污或疊板順序錯亂,易引局部污染。培訓數據顯示,未經規范的操作,白斑率高出 15%。解決方案:恒溫恒濕倉(20°C40% RH),FIFO(先進先出)庫存法;線上潔凈室(Class 1000),配 PPE(個人防護裝備)。數字化追蹤,如 RFID 標簽監控批次濕度,確保半固化片壓合后白斑產生原因從源頭封堵。

第五幕:白斑的 代價救贖”—— 影響評估與綜合解決方案

白斑遠非小事。在 5G PCB 中,它可致信號衰減 > 3dB,返工成本飆升 30%。經濟模型估算,每萬片板白斑損失超 5 萬元。影響評估用 X 射線或超聲波檢測,量化空洞體積(<1% 為合格)。

綜合解決方案形成閉環:材料端選高 RF% 膠片;工藝端 AI 優化曲線;設備端振動阻尼;環境端智能監控。

抽象光影表現PCB內部信號因白斑缺陷發生衰減,象征白斑對高頻電路性能的影響

尾聲:邁向無斑新時代

半固化片壓合后白斑產生原因雖多,卻皆可溯源掌控。通過樹脂流動失衡、機械外力、工藝參數的深度剖析,我們看到 PCB 制造的韌性。擁抱這些洞見,行業將鑄就更純凈的電路未來 —— 白斑,不過是通往卓越的暫駐足跡。
