衛星通信終端高頻板:解鎖Ka波段極致性能的材料與工藝密碼
2025-12-24
瀏覽次數:134
分享到:

一塊不起眼的板材,卻能決定衛星終端能否在30GHz頻段下穩定傳輸數百Mbps數據——這正是衛星通信終端高頻板的真正魅力。它不是簡單的電路基板,而是融合材料科學、電磁理論與精密制造的復合體。在低軌衛星網絡密集部署的當下,高頻板已成為制約終端小型化、輕量化與高可靠性的核心瓶頸,也是眾多廠商競相攻克的技術高地。

高頻板為何成為衛星通信終端的性能瓶頸?

衛星通信終端正從傳統的C/Ku波段加速邁向Ka甚至Q/V波段,頻率越高,帶寬越大,但信號衰減、相位噪聲和熱損耗也成倍增加。普通FR-4板材在10GHz以上已完全失效:介電常數波動大、損耗因子高、溫度穩定性差,導致信號反射嚴重、插入損耗飆升。

高頻板的核心使命是:在極端頻率、溫度、振動與濕度環境下,確保射頻鏈路信號完整性。具體指標包括:

介電常數(Dk)穩定性:±0.02以內

損耗因子(Df):優于0.005(Ka波段常用0.002以下)

熱膨脹系數(CTE)與銅箔匹配:避免分層

吸水率:低于0.1%,防止潮濕環境Dk漂移

這些參數直接影響終端的EIRP、G/T值、相位噪聲和誤碼率。在相控陣終端中,高頻板還需支持大規模MIMO射頻前端集成,對板材平整度、孔壁粗糙度和層間對準精度提出更高要求。

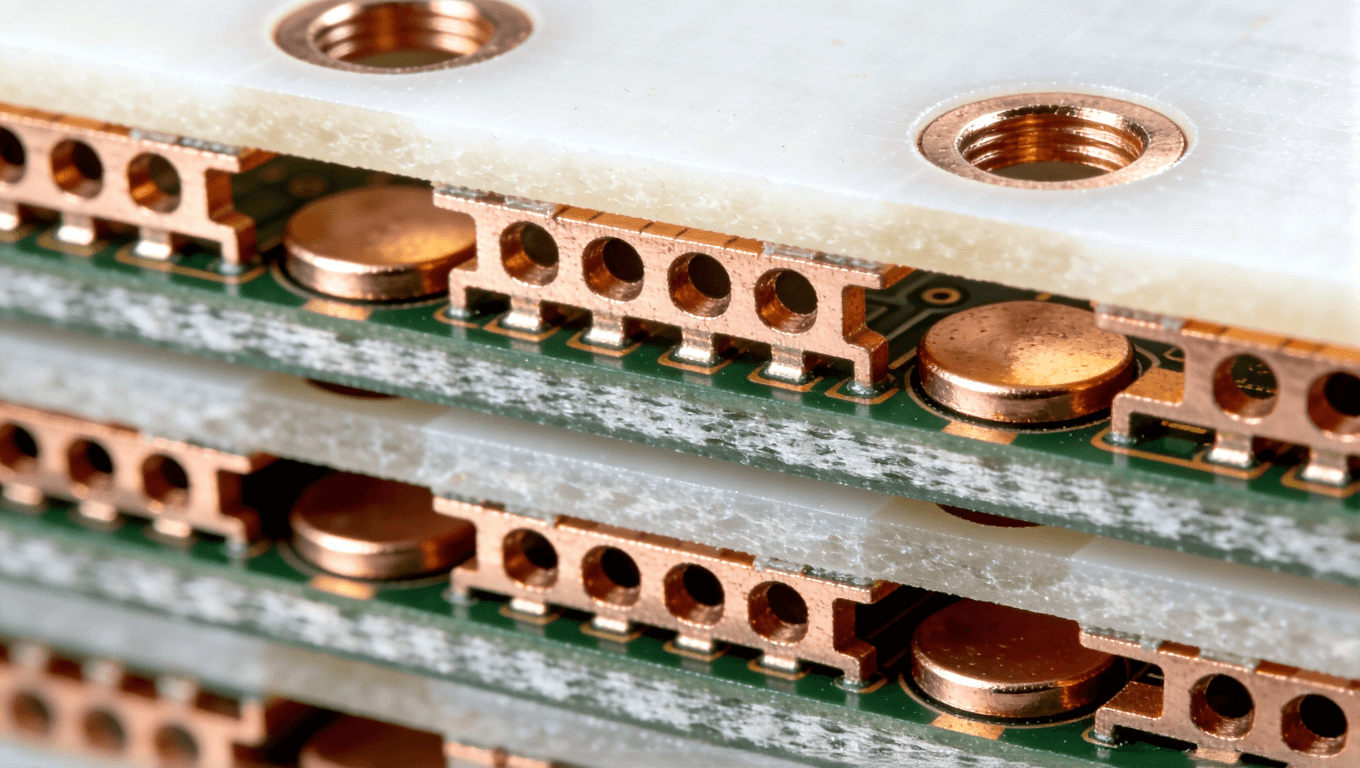

混壓多層高頻PCB橫截面結構視圖,展示混合材料堆疊

主流高頻板材料體系深度對比

當前衛星通信終端高頻板主要分為三類材料體系,各有適用場景。

1. PTFE基復合材料(主流選擇)

代表:Rogers RO3000系列、RO4000系列、RT/duroid 6000/6200系列

優勢:極低Df(0.001~0.003)、優秀溫度穩定性、成熟混壓工藝

典型應用:Ka波段固定站、車載動中通、航空機載終端

代表型號:

RO4350B:Dk 3.48±0.05,Df 0.0037,性價比高,易加工,廣泛用于Ku/Ka混頻板

RO3003:Dk 3.00±0.04,Df 0.0010,毫米波首選,相位一致性極佳

RT/duroid 5880:Dk 2.20,損耗最低,但加工難度大,多用于軍品

2. 碳氫化合物陶瓷填充材料(新興力量)

代表:Rogers RO4835、Taconic TSM-DS3、Isola Astra MT77

優勢:抗氧化能力強、加工性接近FR-4、成本較低、15年可靠性數據支持

典型應用:低軌衛星用戶終端大規模量產(如Starlink部分批次采用類似體系)

特點:Df 0.003~0.004,Dk穩定性好,適合自動化貼裝與回流焊

3. 國產替代材料加速崛起

近年來,國內廠商在高頻板領域取得突破:

生益科技:SF435、SF455(對標RO4350B)

華正新材:CTM系列

這些材料已在北斗終端、一網/虹云等項目中批量應用,性能逼近國際一線,價格更具競爭力。

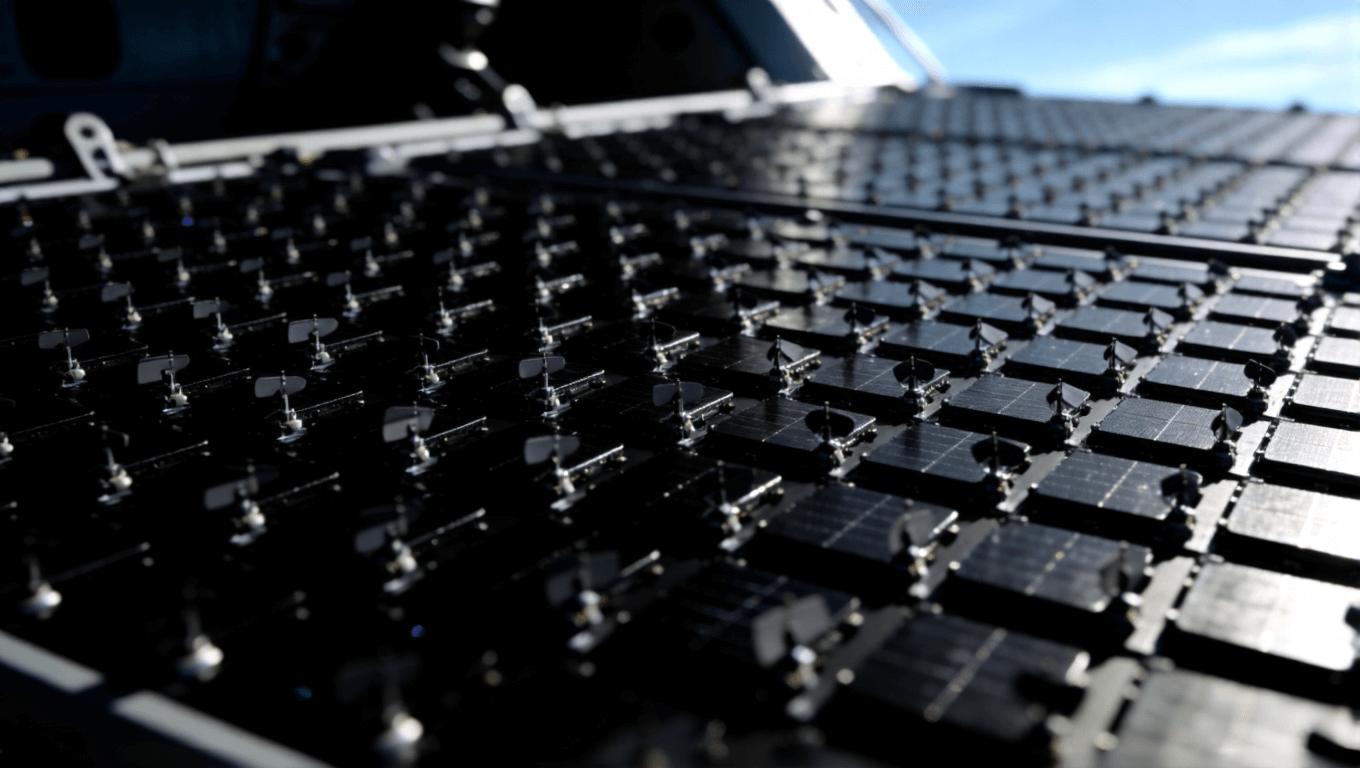

Ka波段相控陣衛星通信天線面板特寫

衛星通信終端高頻板的設計關鍵要點

設計一款優秀的高頻板,遠不止選材那么簡單。以下幾個環節至關重要:

1. 阻抗控制與傳輸線設計

Ka波段波長極短(毫米級),微帶線、帶狀線、共面波導的寬度公差需控制在±10μm以內。設計師常采用仿真軟件(HFSS、ADS、Clarity)進行全波仿真,優化彎角、漸變結構,避免信號反射。

2. 混壓結構與層間管理

衛星終端常采用射頻+數字多層混壓設計:

頂層/底層:純PTFE高頻層,承載射頻信號

中間層:高Tg FR-4或碳氫材料,承載電源與數字信號

關鍵在于控制不同材料CTE差異,避免高溫下分層。常用“對稱堆疊+鉚釘輔助”工藝提升可靠性。

3. 熱管理設計

高功率放大器(HPA)工作時產生大量熱量,高頻板需嵌入金屬芯或銅幣導熱結構。部分高端終端甚至采用液冷金屬背板與高頻板復合設計。

4. 表面處理與鍍層選擇

為提升耐環境能力,常采用:

沉金(ENIG):厚度1-3μ″金,防氧化

沉銀:成本低,但易硫化

OSP:適用于一次性使用終端

軍品多選用硬金或ENEPIG工藝。

加工工藝挑戰與解決方案

高頻板加工難度遠高于普通PCB,主要痛點包括:

鉆孔質量:PTFE材料軟而粘鉆,易產生毛刺與樹脂凹陷。解決方案:采用等離子清洗+化學鍍前特殊活化工藝。

圖形轉移:PTFE表面能低,干膜附著力差。需使用專用高頻板干膜或LDI直寫設備。

層間對位:多層混壓板對位精度需≤25μm,常采用X-Ray鉆靶+X光曝光機。

一致性控制:同一批次板材Dk偏差需控制在±0.05以內,需供應商提供批次測試報告。

領先加工廠已開發出“全流程高頻專用線”,從開料到終檢均隔離普通PCB,避免交叉污染。

衛星通信終端用PTFE基與碳氫陶瓷高頻層壓板材料對比展示

未來趨勢:高頻板技術演進方向

超低損耗材料:Df逼近0.0005級別,支撐Q/V波段商用

集成化設計:高頻板與天線、濾波器、芯片直接集成(AiP/AoP)

柔性/可彎曲高頻板:用于可展開式衛星終端或穿戴式通信設備

綠色環保材料:無鹵素、低VOC工藝成為強制要求

國產化深度替代:隨著6G與低軌衛星融合,預計2028年前國內高頻板市占率將超50%

結語:高頻板是衛星通信終端的隱形冠軍

在衛星互聯網浪潮中,用戶感知的往往是終端的體積、速度與穩定性,卻很少意識到這一切都建立在一塊高頻板之上。它默默承受著高頻信號的沖擊、極端環境的考驗與嚴苛的性能指標,成為連接地面與太空的橋梁。

選擇合適的高頻板,不僅是材料與工藝的博弈,更是系統性能與成本的平衡。未來,隨著低軌星座規模擴大,對高頻板的需求將呈爆發式增長,而真正能抓住這一機遇的,將是那些在材料創新、設計優化與工藝精控上持續深耕的企業。
