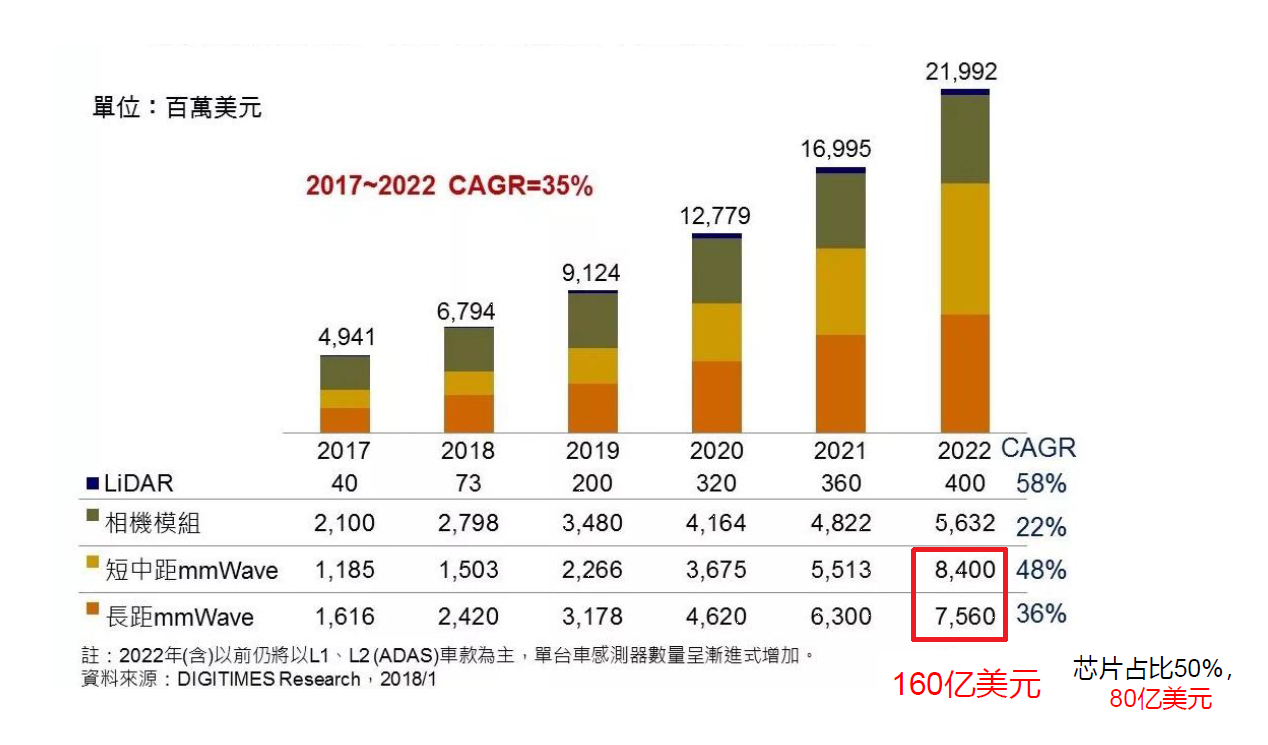

依照研討機構預先推測， 2017-2022年，車載毫米波雷達PCB線路板市場的年復合提高率將達到35百分之百，2022年全世界車用毫米波雷達市場規模總計約160億美圓，芯片約達80億美圓。那里面，短中距毫米波雷達PCB線路板規模為84億美圓，年復合提高率48百分之百；長距毫米波雷達線路板市值75.6億美圓，年復合提高率為36百分之百……

　　作為首家推出交通工具CMOS-77GHz毫米波雷達線路板收發芯片公司的首席執行官，加特蘭微電子CEO陳嘉澍對《國際電子商品情況》說，近幾年來國內做毫米波雷達線路板方案的公司眾多，但大部分?jǐn)?shù)全是以板塊方式閃現，國內真正能夠做CMOS量產型芯片并上前裝車的企業，只有加特蘭一家。

　　他提及的這款上市車型，來自國內一家OEM的SUV車型，支持BSD后方視網膜上不能接受光刺激的點車輛辨別警示系統和FCW前車?yán)走_(dá)線路板監視檢測防碰撞系統。這意味著，自2018年十一月起，12萬價位車型第一次安裝了77GHz CMOS毫米波雷達PCB。

　　低成本、高集成度是CMOS制程工藝的優勢存在的地方，但多時內它卻并沒有被拿來制作77GHz毫米波雷達PCB。端由就在于CMOS工藝中的結晶體管速度一直沒轍達到雷達辦公頻率，只有當CMOS工藝在2010年老入40納米時才具備了成功實現的有可能性。

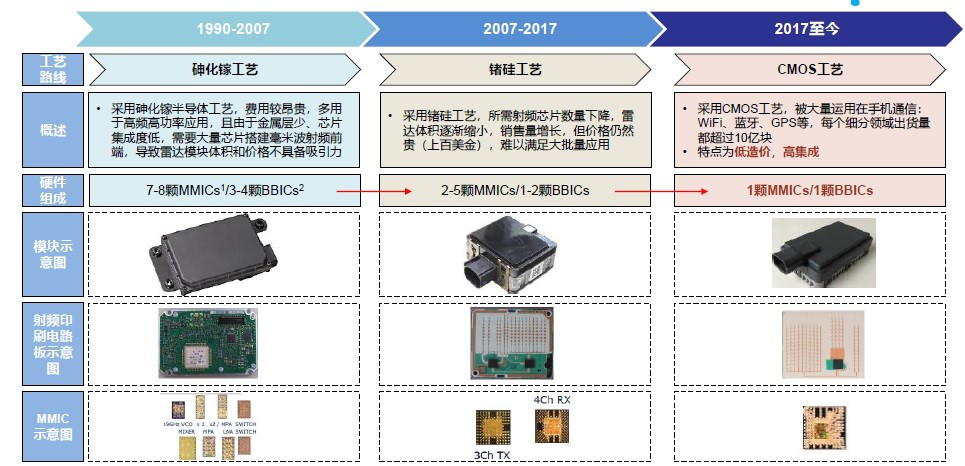

　　1990-2007年代里，毫米波雷達線路板主要選用砷化鎵(GaAs)工藝，花銷極其昂貴，多用以高頻高功率應用，且由于金屬層少，芯片集成度低，需求數量多芯片建造毫米波射頻前端(7-8顆MMIC/3-4顆BBIC)，造成雷達板塊大小和價位不具有吸萬有引力；2007-2017年，鍺硅(SiGe)工藝漸漸著手成熟，系統所需射頻芯片數目大幅減退(2-5顆MMIC/1-2顆BBIC)，雷達大小也漸漸由大變小，推動了毫米波雷達在交通工具ADAS系統上的應用。但價錢還是偏貴(上百美圓)，除了高端車系，SiGe工藝的77GHz產品還是很難滿意大量量應用；而從2017年直到現在，低造價、高集成的CMOS工藝已經使雷達射頻芯片數量減損到1顆MMIC/1顆BBIC。

　　“雖說有很多國外半導體巨頭在著力開發毫米波雷達芯片，但直率地講，在先進CMOS毫米波雷達芯片方面它們并不霸占優勢。”陳嘉澍表達，毫米波雷達是一個最近興起領域，沒有哪一家公司是具備深厚的經驗積累而難于超越的。加特蘭固然設立于2014年，但其中心開發團隊在毫米波領域的技術和產業化經驗積累已經超過10年，企業到現在為止在全世界已與90多家客戶展捭闔作，在交通工具、交通、安防、安全檢查成像等領域獲得多項打破，實在的力量不輸給不論什么一家國際企業。

　　繼17年宣布第1代77GHz CMOS毫米波雷達射頻單芯片Yosemite后，經過2年多的悉心研磨，加特蘭微電子幾天前再次推出具備更高集成度的ALPS系列毫米波雷達系統單芯片。新產品集成了高速ADC、完整的雷達信號處置基帶與高性能CPU內核，將于說話時的這一年第2季度推出工程樣品，并于2019年內成功實現規模量產。

　　盡管陳嘉澍覺得兩年開發周期從業界已經算相當之快，但他還是期望企業開發團隊未來能將新品面市時間壓縮到一年半甚至于更短。由于出自安全性的思索問題，OEM廠商最終的路測、證驗時間很難壓縮，能夠縮減的只有開發周期，當用戶在運用ALPS系列在這以后，就不必在算法和底層研發方面消耗的錢更多精神力，可以將時間更多投入到應用研發、與車廠對接等方面，因此減損預設周期。

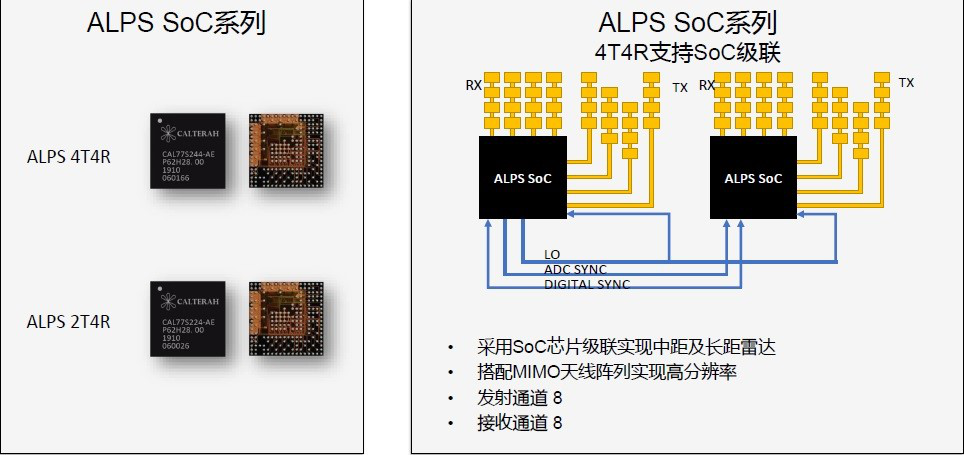

　　射頻與數碼處置性能的大幅提高，是此番新產品的兩大看點。射頻局部，ALPS芯片集成了4個還是2個發射通道、4個收繳通道、高度可配備布置波形發生器、高達50Msps采集樣品率的模數改換器、以及信號處置系統等數碼電路。具有功能安全的ARC EM6 CPU核可為用戶供給300MHz主頻的數值處置有經驗以成功實現跟蹤算法、領導應用算法和扼制軟件等手續。

　　Alps認為合適而使用“V”形研發流程，在預設方案中參加了190多個功能安全監控板塊，牽涉到過億結晶體管的檢驗測定，并施行了多達1000多項失去效力標準樣式的剖析，并集成了檢驗測定失去效力板塊的失去效力再檢驗測定，最終將會達到ASIL-B的功能安全等級。

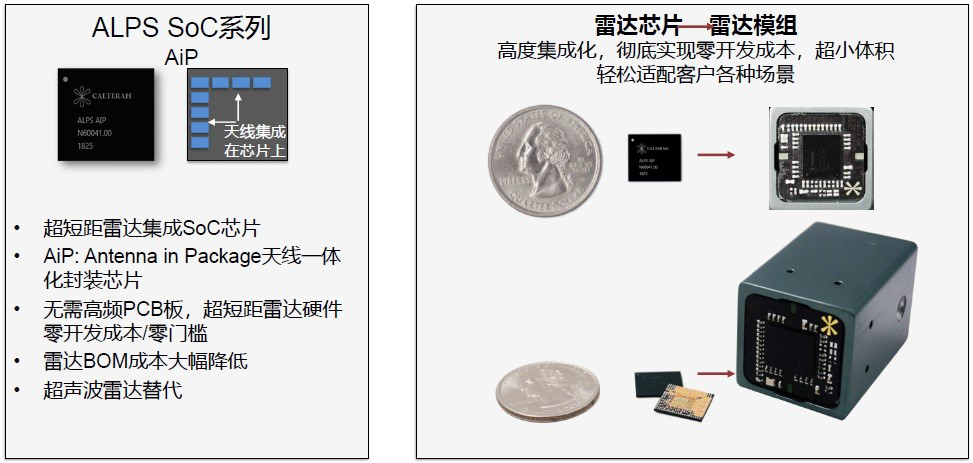

　　除了標準品外，同步推出的還涵蓋將接收天線單元集成到芯片封裝層的Alps AiP(antenna in package)、更具性價比的Alps 2T4R以及60GHz SoC產品，繼續往前能夠以親族平臺的狀態為客戶供給從長距、中距到短距、超短距的全方位完整解決方案，莫大減低了雷達研發的困難程度和成本。

　　以便合適Alps系列產品的推廣及客戶研發，加特蘭微電子還同步推出了RDP雷達研發平臺及GUI用戶界面等工具，況且兼容完整的軟件聚齊研發背景與工具鏈。這一系列工具即將得雷達芯片更易運用，莫大縮減客戶的上市時間。

　　除此以外，為了適合使用新背景下對傳統半導體營銷標準樣式的挑戰，加特蘭微電子不惟更新了官方網站、微信公眾號平臺等官方渠道，還同時推出淘寶官方店鋪成功實現客戶小批量購買的流程簡化。

　　加特蘭微電子商業上的事務運營副總裁呂昱昭對此詮釋說，淘寶店不會施行大量量供貨，只是由于客戶期望更快地獲得產品，而傳統對接形式對于小批量訂單來說太過復雜，所以期望施展淘寶店的便利性獨特的地方。當然，互聯網營銷本身就具備一定的廣泛散布性，這對企業而言也是件好管閑事。未來，線上論壇和服務平臺都會陸續升班，以便能給客戶供給更好的支持與服務。

　　陳嘉澍說，77GHz毫米波雷達芯片的預設不容易解決的地方，一是來自技術本身，譬如怎樣在標準的數碼CMOS工藝上成功實現一個涵蓋鎖相環、發射機、收繳機、混頻器在內的毫米波頻帶完整電路系統，而后還要讓系統能牢穩辦公在-40到120溫度范圍內，困難程度莫大。

　　家喻戶曉，固然CMOS工藝是被最數量多運用的半導體工藝，但它本身并不是為了成功實現高頻電路和應用而預設的，它最大的優勢在于能夠成功實現數碼集成。因?yàn)檫@個，開發擔任職務的人既需求充分理解CMOS工藝的半導體特別的性質，還需求會用數量多的數碼電路去盡力照顧或加強摹擬電路的某些短板與欠缺，讓完套系統的性能更優。

　　次之，新推出的ALPS系列不止有射頻前端，還有雷達信號處置引擎，怎樣成功實現一個高性能、低功耗的雷達處置基帶是另一大挑戰。加特蘭預設擔任職務的人之所以不選用標準DSP部件，端由就在于它們發覺認為合適而使用硬件加速ASIC的形式既可以成功實現更高的性能，又能獲得更低的功耗，但這會牽涉到數量多的算法研發辦公。這個之外，交通工具的雷達運用場景和傳統的軍用空寂雷達很不同，怎么樣把整個兒雷達信號處置引擎集成到單芯片上，況且和射頻前端成功實現無縫相連，同步辦公，也是一大不容易解決的地方。

　　覺得現階段毫米波雷達的有經驗遠遠沒有被施展出來，增加探量觀測目的的數目、供給更高的角度辯白率、更加小規模化，進一步研發雷達算法和射頻芯片架構，既然未來毫米波雷達芯片的進展發展方向，也是公司的盡力盡量方向。但交通工具產品的迭代速度遠還不如消費類產品，所以會在細心聽取市場和客戶的需要在這以后，再定型下一代產品的具體規格。

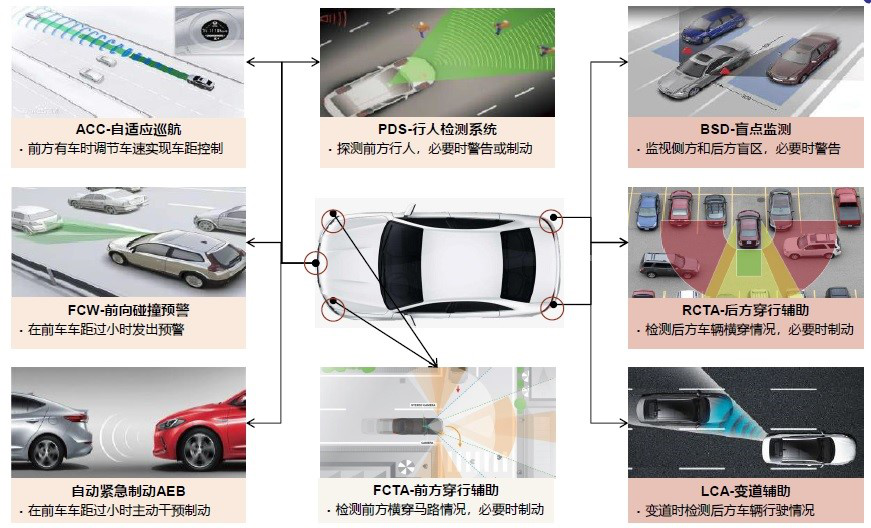

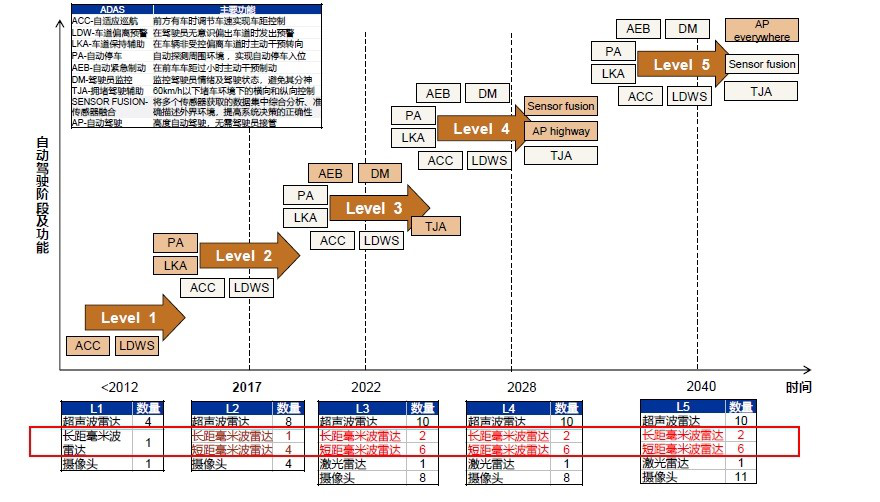

　　沒有“萬能的傳感器”因?yàn)楹撩撞ɡ走_(dá)具有測速、測距、測角、全天后辦公的有經驗，所以業界對此類傳感器的需要量莫大，也是現時L2到L3級別智能操縱的主力傳感器。到現在為止，L2級別車型基本運用3顆(1個長距+2個短距)，到2022年左右，L3階段車型將增加到8顆(2個長距+6個短距)，到2040年左右，L5級的車型也將認為合適而使用一樣的配備布置。

　　盡管雷達越多，探量觀測的目的數目、精密度和范圍都會相應提高，但成本、大小和功耗是否能挨整車廠接納將是一大挑戰。對IC廠商來說，其目的是要能夠?qū)⒑撩撞ɡ走_(dá)系統的成本降至一輛車可以裝載10顆以上雷達的水準。

　　與毫米波雷達并肩顯露出來在半自動操縱領域的，還有激光雷達(Lidar)。但在陳嘉澍看來，激光雷達的最大瓶頸仍然在于成本太高，近乎一輛整車的成本只能使其更多的被應用在無人操縱測試車上，5年甚至于更長時期內都比較不易于在乘用車上成功實現裝配。這無形之中給了毫米波雷達芯片廠商機緣，怎樣經過供給高集成度、低成本、易運用的CMOS芯片，讓更多的Tier1和OEM廠商盡量加快導入毫米波雷達傳感器，成功實現對高中低端車型的全遮蓋，是以加特蘭為代表的廠商們需求深刻思考的問題。

　　“從遠大來看，視物感覺、毫米波雷達、激光雷達這些個傳感器都會并存，施展自個兒的工作特長，補救對方的短板，由于車輛也是需求有冗余預設的。”陳嘉澍說，視物感覺傳感器的長處在于信息量浩博，可以辨別車道線、路牌、標識，但沒轍做到非常準確的勘測距離，并且受光線、氣象影響比較大；基于電磁波原理的毫米波雷達可以全天后辦公，不受外界條件影響，并且可以非常準確勘測。但在AEB、ACC系統中一般就需求兩種傳感器施行合成一體，即使那里面一顆有足夠強的性能，也需求額外一顆供給數值的互相查緝。
