提到 “PCB 板”，大家都不陌生 —— 我們?nèi)粘Ｓ玫氖謾C(jī)、電腦、家電里，那塊布滿線路的綠色板子就是 PCB（印制電路板），主要負責 “傳遞信號” 和 “固定元器件”。但在新能源汽車、光伏逆變器這些需要 “大功率供電” 的設備里，光有 PCB 板還不夠，還得有一個 “功率核心載體”——SiC 模塊基板。
簡單說，SiC 模塊基板是 “SiC 功率芯片” 的 “專屬底座”：SiC 芯片像 “大功率發電機”，工作時會產生大量熱量，而 SiC 模塊基板的作用就是 “托住芯片”“導出熱量”“隔離電流”，同時把芯片的功率傳遞給外部電路。它和 PCB 板的關系很像 “搭檔”：PCB 板負責設備里的信號傳輸（比如汽車?yán)锏膫鞲衅餍盘?hào)），SiC 模塊基板負責功率傳輸（比如驅動汽車電機的大電流），兩者協同工作，才能讓高功率設備穩定運行。
為什么現在大家都關注 SiC 模塊基板？因?yàn)閭鹘y(tǒng)的硅基芯片和基板，在高功率場景下容易 “扛不住”—— 比如新能源汽車想跑更遠，光伏逆變器想更高效發電，就需要 SiC 這種 “更耐高溫、更省電” 的材料。而 SiC 模塊基板作為 SiC 芯片的 “配套底座”，性能直接決定了這些設備的效率和壽命。今天這篇文章，就用通俗的語言帶大家看懂 SiC 模塊基板的基礎特性、應用場景，以及它和 PCB 板的協同價值。
在深入了解之前，我們先理清幾個容易混淆的概念，避免 “聽術語頭大”：
SiC 的全稱是 “碳化硅”，但它不是我們平時看到的磨腳石（普通碳化硅），而是經過高純度提煉、單晶生長的 “半導體材料”。和傳統的硅（Si）比，SiC 有三個核心優勢：
? 耐高溫：硅芯片最高能承受 150℃左右，SiC 芯片能扛到 200℃以上，夏天汽車發動機艙的高溫對它來說 “小菜一碟”；
? 更省電：用 SiC 做的器件，電流通過時的 “損耗” 比硅器件少 30%-50%，比如新能源汽車用 SiC 模塊，續航能多跑 10% 左右；
? 體積小：相同功率下，SiC 芯片的尺寸只有硅芯片的 1/3，能讓設備更小巧（比如汽車逆變器從 “磚頭大” 變 “巴掌大”）。
單獨的 SiC 芯片很脆弱，不能直接裝到設備里，需要 “打包成模塊”—— 就像把單個燈泡做成 “燈具”，加外殼、接線、散熱結構。SiC 模塊通常包含：SiC 芯片（核心）、SiC 模塊基板（底座）、焊料（把芯片粘在基板上）、外殼（保護）、引腳（連接外部電路）。其中，基板是 “核心中的核心”，沒有它，芯片就 “沒地方放”，熱量也 “散不出去”。
很多人會把SiC 模塊基板和 PCB 板搞混，其實兩者差別很大：
? PCB 板：材料多是樹脂 + 玻璃纖維（比如 FR-4），主要功能是 “走信號”“固定小元器件”（如電阻、電容），不耐高溫（通常最高 130℃），不能承受大電流；
? SiC 模塊基板：材料多是陶瓷（如氮化鋁、氮化硅），主要功能是 “托住 SiC 芯片”“導出大熱量”“隔離高壓電”，能耐高溫、扛大電流，是專門為高功率場景設計的 “特種底座”。
簡單總結：PCB 板是 “信號傳輸員”，SiC 模塊基板是 “功率安全員 + 散熱員”，兩者在高功率設備里各司其職，缺一不可。
SiC 模塊基板要同時滿足 “芯片托舉”“熱量導出”“電流隔離”“環境適應” 四大需求，這就要求它具備 4 個關鍵能力，我們用 “日常場景類比” 幫大家理解：
SiC 芯片工作時會產生大量熱量，就像 “持續發熱的電爐子”，如果熱量散不出去，芯片會 “發燒失效”。SiC 模塊基板的 “高導熱性”，就像 “導熱快的鐵鍋”，能把熱量快速傳遞出去。
我們用 “數據 + 類比” 理解：
? 傳統的陶瓷基板（如氧化鋁）：導熱系數約 20-30 W/(m?K)，相當于 “燒開水的鋁鍋”，熱量傳得慢；
? 主流的 SiC 模塊基板（如氮化鋁）：導熱系數約 150-230 W/(m?K)，相當于 “煮火鍋的銅鍋”，熱量傳得快，是氧化鋁基板的 5-8 倍；
? 更耐用的基板（如氮化硅）：導熱系數約 80-120 W/(m?K)，相當于 “鑄鐵鍋”，導熱雖比銅鍋慢一點，但更結實耐造。
舉個例子：新能源汽車的 SiC 逆變器里，SiC 芯片每秒產生的熱量能讓 100ml 水升溫 5℃，如果用氧化鋁基板，熱量會 “堆在芯片上”，10 分鐘就會超過安全溫度；而用氮化鋁基板，熱量會快速傳到散熱片上，芯片溫度能穩定在安全范圍。
SiC 模塊里的芯片需要通高壓電（比如新能源汽車用 1200V，光伏逆變器用 1500V），而基板下面連接的散熱結構是 “金屬材質”（導電），如果基板不絕緣，就會像 “電線沒包絕緣皮”，導致漏電、短路，甚至引發火災。
SiC 模塊基板的絕緣性有多強？我們用 “生活場景對比”：
? 家里的電線絕緣皮：能承受 220V 電壓，超過就會被擊穿；
? 氮化鋁基板：能承受 15-20 kV/mm 的電壓（相當于 1 毫米厚的基板能扛 1.5-2 萬伏電壓），是家用電線絕緣皮的幾十倍；
? 即使在高溫、高濕環境下（比如南方梅雨季），基板的絕緣性也不會下降，就像 “防水的絕緣皮”，確保用電安全。
SiC 芯片本身能耐高溫，但它的 “搭檔”（基板）也得扛住高溫 —— 比如新能源汽車夏天跑高速時，發動機艙溫度能到 80-100℃，基板需要在這個溫度下長期工作，不能變形、開裂；如果是工業設備（如煉鋼的變頻器），環境溫度可能更高，基板的耐高溫性就更關鍵。
主流的SiC 模塊基板（氮化鋁、氮化硅）都是陶瓷材質，熔點超過 2000℃，相當于 “能放進煉鋼爐的烤盤”—— 即使把它放進 1000℃的烤箱，拿出來還是完好無損，完全能覆蓋所有 SiC 器件的工作溫度需求。
熱膨脹系數（CTE）是個 “容易被忽視但很重要” 的指標，簡單說就是 “材料遇熱膨脹、遇冷收縮的程度”。如果基板和 SiC 芯片的熱膨脹系數差異太大，就會像 “冬天的水管 —— 鐵管和塑料接頭收縮程度不一樣，導致漏水”：
? 比如用普通玻璃基板（熱膨脹系數高）裝 SiC 芯片，溫度一變化，基板和芯片收縮 / 膨脹不一樣，會把芯片 “拉裂” 或 “翹起來”；
? 而氮化鋁基板的熱膨脹系數（4.0-4.8×10??/℃）和 SiC 芯片（4.5×10??/℃）幾乎一致，就像 “水泥和磚塊的膨脹程度匹配”，無論溫度怎么變，兩者都能緊密貼合，不會開裂。
舉個實際案例：光伏逆變器的 SiC 模塊，每年要經歷 “冬天零下 40℃” 到 “夏天零上 80℃” 的溫度變化，如果基板和芯片熱膨脹不匹配，3-5 年就會出現故障；而用匹配的氮化鋁基板，模塊壽命能超過 15 年，和光伏板的壽命（25 年）基本同步。
很多人覺得 SiC 模塊基板 “很高端，和日常生活沒關系”，其實它就在我們身邊的高功率設備里，而且和 PCB 板配合緊密：
新能源汽車的 “心臟” 是電驅動系統（由逆變器、電機、減速器組成），其中逆變器的核心就是 SiC 模塊，而 SiC 模塊基板是 “逆變器的散熱關鍵”。
它和 PCB 板的協同：
? PCB 板：負責汽車?yán)锏?“信號傳輸”，比如方向盤轉向信號、儀表盤顯示信號、傳感器數據；
? SiC 模塊基板：負責 “功率傳輸”，把電池的直流電轉換成電機需要的交流電，同時導出 SiC 芯片的熱量 —— 沒有它，逆變器會 “過熱罷工”，汽車就跑不起來。
帶來的好處：用 SiC 模塊基板的汽車，比用傳統硅基板的汽車：
? 續航多 10%-15%（比如原來跑 500 公里，現在能跑 550-575 公里）；
? 充電更快（支持 800V 高壓快充，30 分鐘能充到 80% 電量）；
? 逆變器體積更小（從原來的 20L 縮小到 10L，節省汽車空間）。
現在特斯拉、比亞迪、蔚來等主流車企，都在新車上用 SiC 模塊基板，比如特斯拉 Model 3 的逆變器里，就裝了 6 塊氮化鋁基板，確保長途行駛時的穩定散熱。

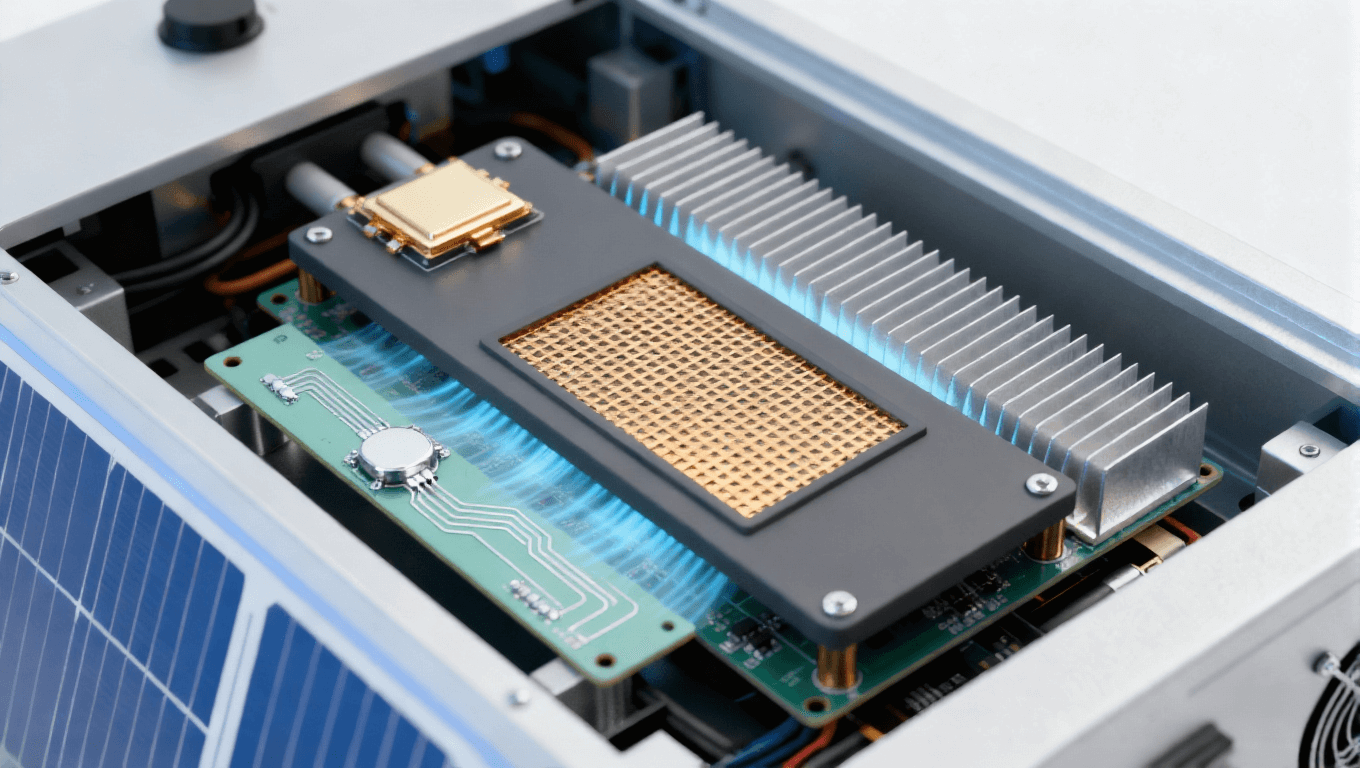

光伏板發的電是直流電，需要通過 “光伏逆變器” 轉換成交流電才能用（或并網）。逆變器的效率越高，太陽能浪費越少，而 SiC 模塊基板能顯著提升逆變器效率。
它和 PCB 板的協同：
? PCB 板：負責光伏逆變器的 “控制信號”，比如監測光伏板的發電量、調整輸出電壓；
? SiC 模塊基板：負責 “大功率轉換”，把光伏板的直流電轉換成交流電，同時導出熱量 —— 夏天光伏板在太陽下暴曬，逆變器溫度能到 60-70℃，基板能確保 SiC 芯片不 “發燒”。
帶來的好處：用 SiC 模塊基板的光伏逆變器，比傳統逆變器：
? 轉換效率高 0.5%-1%（別小看這一點，一個 100MW 的光伏電站，每年能多發電 50-100 萬度，相當于 500 戶家庭一年的用電量）；
? 壽命長 5-8 年（傳統逆變器壽命 8-10 年，用 SiC 基板的能到 15 年以上）；
? 體積小（能裝在光伏板背面，不用單獨建機房，節省成本）。
國內的陽光電源、華為，國外的西門子，都在高端光伏逆變器里用 SiC 模塊基板，比如華為的 1500V 逆變器，就采用氮化鋁基板，適配大型光伏電站的高功率需求。
工廠里的機床、風機、水泵，大多需要 “變頻器” 來調節電機轉速（比如風機需要根據車間溫度調整風速）。傳統的硅基變頻器 “耗電多、噪音大”，而 SiC 變頻器能解決這些問題，核心就靠 SiC 模塊基板。
它和 PCB 板的協同：
? PCB 板：負責變頻器的 “調速信號”，比如接收車間的溫度傳感器信號，控制電機轉速；
? SiC 模塊基板：負責 “驅動電機的大電流”，比如給機床電機提供穩定的交流電，同時導出熱量 —— 工廠電機 24 小時運轉，基板能確保變頻器長期穩定工作。
帶來的好處：用 SiC 模塊基板的工業變頻器，比傳統變頻器：
? 省電 10%-20%（一個工廠的風機一年能省幾萬度電）；
? 噪音低（傳統變頻器運行時像 “吹風機”，SiC 的能做到 “圖書館級” 噪音）；
? 體積小（能裝在電機旁邊，不用單獨的控制柜）。
比如西門子的工業變頻器，就用氮化硅基板（更耐振動），適配工廠里機床的高頻振動場景，確保 24 小時運轉不故障。
現在很多家庭、工廠會裝 “儲能電池”（比如特斯拉 Powerwall），用來存太陽能發的電，或在停電時應急。儲能系統的 “儲能變流器（PCS）” 需要把電池的直流電轉換成交流電，這就需要 SiC 模塊基板。
它和 PCB 板的協同：
? PCB 板：負責儲能系統的 “監控信號”，比如顯示電池電量、控制充放電時間；
? SiC 模塊基板：負責 “充放電的功率轉換”，比如把電池的直流電轉換成家庭用的 220V 交流電，同時導出熱量 —— 儲能電池充放電時會發熱，基板能確保變流器不 “過熱起火”。
帶來的好處：用 SiC 模塊基板的儲能系統，比傳統系統：
? 充放電效率高 2%-3%（存 100 度電能多放 2-3 度電）；
? 更安全（耐高溫、絕緣性好，減少起火風險）；
? 壽命長（電池壽命 10 年，用 SiC 基板的變流器能陪到 15 年）。
寧德時代、比亞迪的儲能產品，都在變流器里用 SiC 模塊基板，比如寧德時代的家庭儲能系統，就用氮化鋁基板，適配家庭 24 小時的穩定用電需求。
很多人好奇 “這么耐用的基板，是怎么生產的？” 其實它的制備流程和 “做陶瓷碗” 有點像，只是精度要求更高，我們用 4 個通俗步驟解釋?zhuān)?/span>
就像做陶瓷碗需要選 “細膩的陶土”，做 SiC 模塊基板需要選 “高純度的陶瓷粉末”，主流是氮化鋁（AlN）或氮化硅（Si?N?）粉末：
? 純度要高：粉末純度需達到 99.5% 以上，不能有雜質（比如灰塵、其他金屬粉末），否則會影響基板的導熱和絕緣性；
? 顆粒要細：粉末顆粒直徑通常在 1-5 微米（比頭發絲細 10 倍以上），這樣做出來的基板更致密、不容易開裂。
選好的粉末不能直接用，需要 “塑形”，就像把陶土捏成碗的形狀：
? 加 “粘結劑”：把粉末和膠水（粘結劑）混合，做成 “糊狀漿料”，讓粉末能粘在一起；
? 壓制成型：用模具把漿料壓成 “基板毛坯”（通常是長方形，厚度 0.2-1 毫米，和信用卡差不多厚），再放到烤箱里烘干，去掉水分。
這個步驟的關鍵是 “壓得均勻”—— 如果毛坯密度不均，后面燒結時會 “一邊厚一邊薄”，就像烤面包時 “有的地方焦有的地方生”。
這是最核心的步驟，就像把陶瓷碗毛坯放進窯里燒制，讓它變堅硬：
? 高溫烘烤：把毛坯放進 “燒結爐”，溫度升到 1800-2000℃（比煉鋼的溫度還高），保溫 2-4 小時；
? 控制氣氛：燒結時要充氮?dú)猓ǚ乐够逖趸拖窨久姘鼤r(shí)要控制烤箱里的濕度，確保口感；
? 加 “助劑”：在粉末里加少量 “燒結助劑”（比如氧化釔），幫助粉末在高溫下更好地融合，讓基板更致密。
燒結后的基板，硬度能達到 “莫氏硬度 9 級”（僅次于鉆石的 10 級），用刀劃都不會有痕跡，而且耐高溫、絕緣性都達標。
燒結后的基板是 “純陶瓷”，不導電，需要在表面 “鍍一層金屬”（通常是銅或鋁），才能連接 SiC 芯片和外部電路，就像給陶瓷碗 “鑲一層金屬邊”：
? 涂 “金屬漿料”：把銅粉或鋁粉和膠水混合成 “金屬漿料”，用印刷機印在基板表面（像印報紙一樣）；
? 高溫?zé)Y(jié)：再把基板放進爐里，在 800-950℃下烘烤，讓金屬漿料凝固成 “導電金屬層”（厚度通常 5-50 微米，比指甲蓋薄）；
? 檢測：最后檢查金屬層的附著力（用膠帶粘，不掉）、導電性（通電測試），確保能正常連接芯片。
到這里，一塊完整的 SiC 模塊基板就做好了，接下來會送到 SiC 模塊廠，和芯片、外殼等組裝成模塊，再用到新能源汽車、光伏逆變器等設備里，最后和 PCB 板配合工作，發揮 “功率傳輸 + 散熱” 的作用。
很多人會問：“我們是 PCB 板廠，SiC 模塊基板和我們有關系嗎？” 當然有關系！隨著 SiC 模塊的普及，PCB 板廠能抓住 3 個協同機遇：
SiC 模塊本身除了 “功率部分”（用 SiC 模塊基板），還有 “控制部分”（需要 PCB 板）—— 比如 SiC 模塊的外殼里，會裝一塊 “控制 PCB 板”，負責監測模塊溫度、電流，傳遞控制信號。這塊 PCB 板雖然尺寸不大，但技術要求高（需要耐高溫、抗干擾），PCB 板廠可以針對性開發 “SiC 模塊專用控制 PCB 板”，為 SiC 模塊廠提供配套。
比如國內的 SiC 模塊廠（如斯達半導、比亞迪半導體），都需要采購專用 PCB 板，PCB 板廠可以結合自身優勢，開發高 Tg（耐高溫）、高絕緣的 PCB 板，適配 SiC 模塊的需求。
未來，高功率設備會越來越 “小型化”，需要 “PCB 板和 SiC 模塊基板更緊密地結合”—— 比如把 SiC 模塊基板直接貼在 PCB 板上，減少連接環節，降低設備體積。PCB 板廠可以提前布局這種 “集成設計”，比如開發 “帶散熱結構的 PCB 板”，讓 SiC 模塊基板能直接安裝，提升設備的集成度。
比如新能源汽車的車載充電機（OBC），現在需要單獨裝 SiC 模塊和 PCB 板，未來可以設計成 “PCB 板 + SiC 模塊基板一體化結構”，體積能縮小 30%，PCB 板廠在這種集成方案中能發揮核心作用。
雖然高功率場景必須用陶瓷材質的 SiC 模塊基板，但中低功率場景（如家用光伏逆變器、小型儲能）可以探索 “PCB 板材質的替代基板”—— 比如用高 Tg 的金屬基 PCB 板（如鋁基 PCB、銅基 PCB），成本比陶瓷基板低 50% 以上，適合對成本敏感的場景。PCB 板廠可以利用自身在金屬基 PCB 板的技術優勢，開發 “中低功率 SiC 模塊專用金屬基 PCB 板”，拓展新的業務方向。
比如家用光伏逆變器的功率較小（通常 1-5kW），用鋁基 PCB 板做 SiC 模塊基板，既能滿足散熱需求，又能降低成本，PCB 板廠可以針對這類場景開發產品。
看完這篇文章，相信大家對 SiC 模塊基板有了更通俗的理解：它不是 “高深莫測的技術”，而是 “高功率設備的‘特種底座’”，和我們?nèi)粘＝佑|的 PCB 板是 “協同搭檔”——PCB 板傳信號，基板傳功率，共同支撐新能源、光伏、工業等領域的發展。
