一、一張 PCB 的 “算力分級”：為什么 AI 服務器不能用普通 PCB？

打開一臺家用電腦的主機，你能看到一塊布滿元器件的綠色電路板 —— 這就是普通 PCB；而在支撐 ChatGPT、自動駕駛的 AI 服務器內部，同樣有一塊 PCB，卻能承載相當于數十臺家用電腦的算力。這兩者看似都是 “電路載體”，實則在性能、工藝、設計邏輯上有著天壤之別，就像 “家用轎車” 與 “F1 賽車” 的差距。

普通 PCB 的核心任務是連接基礎電子元器件，滿足日常辦公、娛樂的低算力需求，數據傳輸速率通常在 10Gbps 以下，功率密度不超過 5W/cm2；而 AI 服務器 PCB 需要支撐多顆 GPU 協同運算，單塊板卡的功率密度可達 20-30W/cm2，數據傳輸速率需突破 112Gbps，甚至向 224Gbps 演進。如果將普通 PCB 強行用于 AI 服務器，會出現三大致命問題：信號衰減嚴重導致數據傳輸錯誤、散熱不足引發芯片燒毀、結構強度不夠無法承載高密度元器件。

二、五大核心差異：AI 服務器 PCB 的 “升級清單”

（一）材料選擇：從 “通用型” 到 “定制化”

普通 PCB 最常用的材料是 FR-4 環氧樹脂玻璃布基板，這種材料成本低、加工簡單，能滿足日常電子設備的低頻率、低功率需求。FR-4 的介電常數（Dk）約為 4.2，介電損耗（Df）約為 0.02，在 10Gbps 以下的信號傳輸中表現穩定，但當信號速率提升到 50Gbps 以上時，信號衰減會急劇增加，就像聲音在嘈雜環境中逐漸模糊。

AI 服務器 PCB 則必須選用 “高頻高速專用材料”，核心要求是 “低損耗、高穩定”。目前板廠主流采用的是 PTFE（聚四氟乙烯）、羅杰斯RO4350B 等特種基材，這類材料的介電常數控制在 2.2-3.0 之間，介電損耗低于 0.002，能有效減少高速信號的傳輸衰減。舉個直觀的例子：同樣傳輸 100 米的信號，FR-4材料的信號衰減約為 20dB，而 PTFE 材料僅為 5dB，相當于 “說話聲音清晰了 4 倍”。

但特種材料的應用對板廠是巨大考驗：PTFE 材料的熔點高達 327℃，加工時需要精準控制溫度，否則會出現基材變形；同時，PTFE 與銅箔的結合力較弱，板廠需要采用 “等離子處理”“化學蝕刻” 等特殊工藝，提升兩者的附著力，避免使用中出現分層。此外，針對不同客戶的成本需求，板廠還會提供 “混合基材方案”—— 核心信號層用 PTFE，普通層用改性 FR-4，在性能與成本之間找到平衡點。

（二）布線設計：從 “寬松布局” 到 “精密排布”

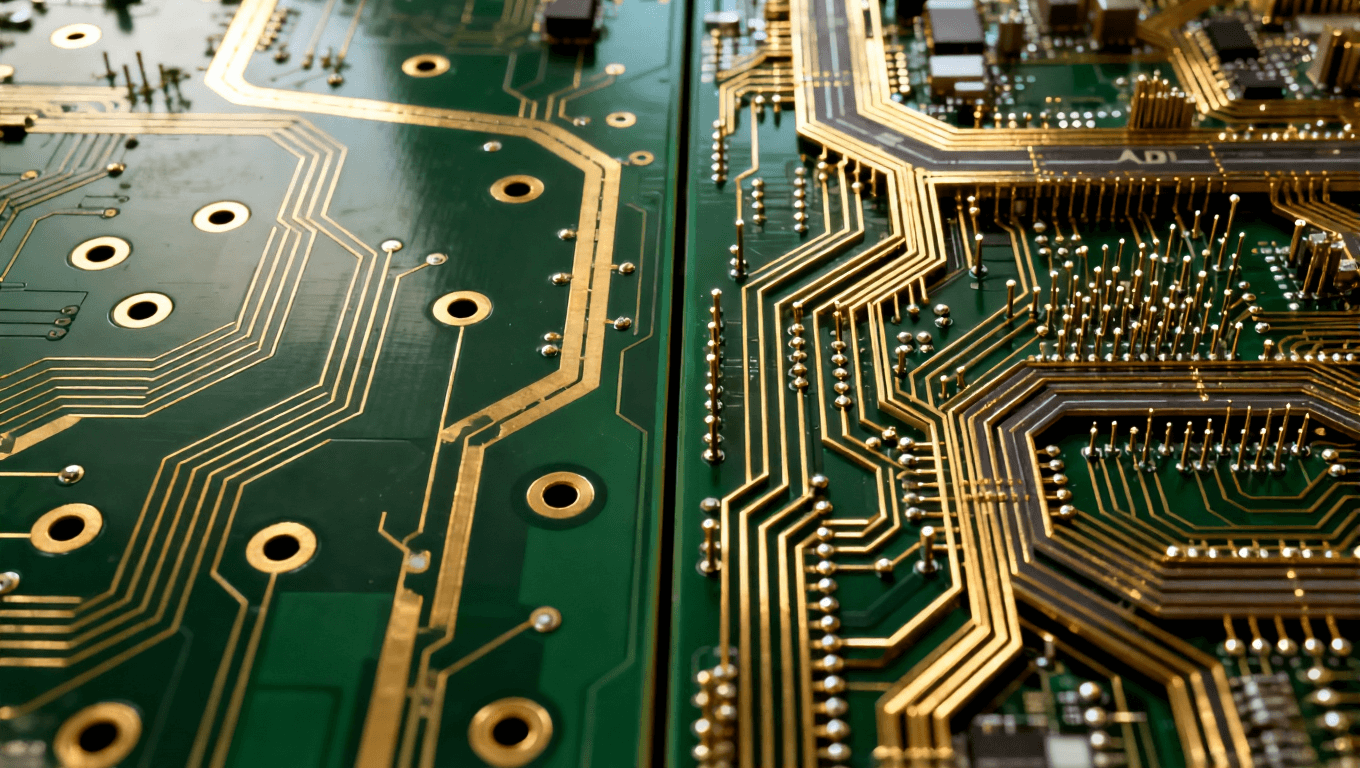

如果你對比過普通 PCB 和 AI 服務器 PCB 的實物，會發現一個明顯區別：普通 PCB 的線路稀疏、過孔較大，而 AI 服務器 PCB 的線路密集如 “蜘蛛網”，過孔小到需要放大鏡才能看清。這背后是兩者布線設計的巨大差異。

普通 PCB 的布線密度通常在 100-200 點 / 平方英寸，布線層數多為 4-8 層，過孔直徑約 0.3-0.5mm，設計時主要考慮 “連接通暢”，對信號干擾的要求較低。比如家用路由器的 PCB，線路之間的間距可以達到 0.2mm 以上，無需復雜的屏蔽設計。

AI 服務器 PCB 的布線密度則高達 500-800 點 / 平方英寸，布線層數普遍在 12-30 層，過孔直徑僅為 0.1-0.2mm，甚至采用 0.05mm 的微過孔。這是因為 AI 服務器需要集成多顆 GPU、內存顆粒、接口芯片，單塊 PCB 上的焊點數量可達數萬甚至數十萬，必須通過 “高密度互連（HDI）技術”，在有限空間內實現所有元器件的有效連接。

更關鍵的是，AI 服務器 PCB 的布線需要解決 “信號干擾” 問題。高速信號在密集線路中傳輸時，容易出現 “串擾”（相鄰線路的信號互相干擾）和 “反射”（信號遇到阻抗突變時反彈）。為此，板廠的設計工程師會采用三大 “秘訣”：一是 “差分對布線”，將正負信號成對布置，線寬、線距嚴格一致，抵消干擾；二是 “接地平面優化”，在信號層下方設置完整的接地平面，像 “盾牌” 一樣隔絕干擾；三是 “阻抗匹配”，通過仿真工具精準計算線寬和介質厚度，確保信號傳輸時的阻抗穩定。

（三）散熱設計：從 “自然散熱” 到 “主動降溫”

普通 PCB 的功率密度低，產生的熱量少，通常依靠空氣自然散熱即可，無需專門的散熱設計。比如鍵盤、鼠標的 PCB，工作時溫度僅比環境溫度高 3-5℃，完全不需要額外處理。

AI 服務器 PCB 則是 “高熱量大戶”—— 單顆高端 GPU 的功耗就超過 400W，一塊集成 4 顆 GPU 的 PCB，總功耗可達 1600W 以上，相當于 16 個 100W 燈泡同時發光。如果散熱不及時，PCB 上的元器件溫度會快速升高，超過 85℃就可能出現性能降頻，超過 125℃會直接燒毀。因此，散熱設計是 AI 服務器 PCB 的 “生死線”。

板廠針對 AI 服務器 PCB 的散熱需求，會采用多種定制化方案：

1. 金屬基基板：用鋁基、銅基替代傳統的FR-4基板，導熱系數從 FR-4 的 0.3W/(m?K) 提升到 2-10W/(m?K)，熱量能快速傳導到散熱片；

2. 加厚銅箔：將普通 PCB 的 1oz 銅箔（厚度約 35μm）增加到 2-3oz，甚至 5oz，銅箔不僅是導電載體，還能起到散熱作用；

3. 散熱過孔：在發熱元器件下方密集布置過孔，孔徑 0.2-0.3mm，數量可達數百個，形成 “散熱通道”，將熱量傳導到 PCB 背面；

4. 埋置散熱件：在 PCB 內部埋置銅塊或熱管，直接接觸高發熱芯片，提升散熱效率。

（四）可靠性要求：從 “日常使用” 到 “極限環境”

普通 PCB 的使用環境相對溫和，溫度范圍通常在 0-60℃，振動、濕度等要求較低，可靠性測試主要包括 “通斷測試”“高低溫循環測試（50 次）”，使用壽命一般為 3-5 年。

AI 服務器 PCB 的使用場景則復雜得多：云計算數據中心的服務器需要 7×24 小時連續運行，使用壽命要求達到 8-10 年；自動駕駛汽車的 AI 服務器要承受 - 40℃至 85℃的極端溫度、持續的振動和電磁干擾；邊緣計算設備的 PCB 可能面臨戶外的風吹日曬。因此，AI 服務器 PCB 的可靠性標準遠超普通 PCB。

板廠在生產 AI 服務器 PCB 時，會執行更嚴苛的質量管控流程：

? 環境測試：高低溫循環測試 1000 次、鹽霧測試 500 小時、濕熱測試 96 小時，確保在極端環境下性能穩定；

? 機械測試：振動測試（頻率 10-2000Hz）、沖擊測試（加速度 50G），模擬運輸和使用中的機械應力；

? 電氣測試：信號完整性測試（眼圖測試、串擾測試）、電源完整性測試，確保高速信號和電源供應穩定；

? 壽命測試：加速老化測試，通過提高溫度和濕度，模擬 8-10 年的使用壽命。

（五）制造工藝：從 “標準化” 到 “精細化”

普通 PCB 的制造工藝相對成熟，流程包括開料、鉆孔、沉銅、圖形轉移、蝕刻、阻焊、絲印、成型，設備要求和工藝精度較低，很多中小型板廠都能生產。比如普通 PCB 的線寬線距最小可達 0.1mm，鉆孔精度 ±0.05mm，能滿足日常需求。

AI 服務器 PCB 的制造則需要 “精細化工藝” 和 “高端設備”，很多環節的精度要求是普通 PCB 的 5-10 倍：

? 鉆孔工藝：采用激光鉆孔機，最小孔徑可達 0.05mm，精度 ±0.01mm，遠高于普通機械鉆孔；

? 圖形轉移：使用高精度曝光機，線寬線距最小可達 0.03mm，確保高密度線路的精準成型；

? 電鍍工藝：采用脈沖電鍍技術，銅箔厚度均勻性誤差控制在 ±5% 以內，避免因厚度不均導致的阻抗波動；

? 檢測工藝：引入 AOI（自動光學檢測）、X-Ray 檢測、飛針測試等設備，100% 檢測線路缺陷、過孔質量和電氣性能。

這些精細化工藝不僅提高了產品質量，也增加了制造成本。比如激光鉆孔的效率是普通機械鉆孔的 1/3，成本卻是 3 倍；飛針測試的時間是普通通斷測試的 10 倍，這些都是 AI 服務器 PCB 價格較高的重要原因。

三、板廠視角：AI 服務器 PCB 的定制化邏輯

（一）云計算場景：追求 “大容量 + 高穩定”

云計算數據中心的 AI 服務器，核心需求是 “支持大規模算力集群、7×24 小時無故障運行”。針對這類需求，我們的定制化方案重點的：

? 布線層數：20-30 層，支持 8 顆 GPU 同時工作，預留足夠的信號層和電源層；

? 材料選擇：核心信號層用羅杰斯RO4350B，普通層用改性 FR-4，平衡性能與成本；

? 可靠性設計：關鍵電源通道采用 “冗余設計”，增加備份線路；信號層之間設置屏蔽層，減少集群環境中的電磁干擾；

? 機械設計：加厚 PCB 厚度至 2.0-2.4mm，采用加固邊框和定位孔，適應數據中心的高密度堆疊安裝。

（二）自動駕駛場景：聚焦 “抗干擾 + 耐環境”

自動駕駛汽車的 AI 服務器，需要在 “高溫、振動、強干擾” 的車載環境中穩定運行。我們的定制化方案包括：

? 材料選擇：全部采用 AEC-Q200 車規級基材，確保 - 40℃至 85℃溫度范圍內的性能穩定；

? 抗干擾設計：采用 “全屏蔽布線”，接地平面分區隔離，減少車載雷達、電機的電磁干擾；

? 防護處理：PCB 表面做 “三防涂覆”（防鹽霧、防潮濕、防霉菌），邊緣做倒角處理，避免振動導致的破損；

? 小型化設計：采用 HDI工藝和緊湊布局，在有限空間內集成更多功能模塊，PCB 面積較普通方案縮小 25%。

（三）邊緣計算場景：兼顧 “小型化 + 低成本”

邊緣計算 AI 服務器主要用于工業控制、智能安防等場景，需求是 “體積小、功耗低、價格親民”。我們的定制化方案重點：

? 布線層數：8-12 層，簡化設計，降低成本；

? 材料選擇：全部采用改性 FR-4 材料，在滿足 112Gbps 信號傳輸的前提下控制成本；

? 低功耗設計：優化電源分配網絡，減少靜態功耗；采用低 profile 元器件，降低 PCB 高度；

? 可維護性：模塊化設計，關鍵區域預留測試點，方便故障排查和更換。

四、結語：PCB 是 AI 算力的 “隱形基石”

AI 技術的爆發式增長，讓人們聚焦于 GPU、芯片等核心元器件，卻忽略了 PCB 這一 “隱形基石”。事實上，沒有 AI 服務器 PCB 的技術突破，再強大的 GPU 也無法發揮全部算力。從普通 PCB 到 AI 服務器 PCB，看似是簡單的 “升級”，實則是材料、工藝、設計等多維度的技術革新，背后是板廠多年的技術積累和持續投入。

作為 PCB 行業的參與者，我們見證了 AI 服務器 PCB 從 “小眾需求” 到 “主流產品” 的轉變，也深知其中的技術挑戰與機遇。未來，隨著 AI 算力的持續提升，AI 服務器 PCB 將向更高頻、更集成、更智能的方向演進，而板廠的核心使命，就是通過技術創新，為 AI 產業提供更可靠、更高效的電路載體，讓 AI 算力真正賦能各行各業。

如果您有定制pcb板需求，或者想了解更多技術細節，歡迎隨時聯系(iPCB)愛彼電路技術團隊
