一、無人機天線電路板的核心技術架構與信號傳輸邏輯

天線類型的功能分化與場景適配

無人機天線電路板集成多種天線類型以滿足多元通信需求。全向天線憑借 360° 信號覆蓋優勢，適用于低空環境下的快速姿態調整與短距離遙控；定向天線通過高增益波束聚焦，實現超視距通信與精準定位，常見于長航時無人機的衛星鏈路；微帶天線則以輕量化、易集成的特性，成為消費級無人機圖傳系統的首選。不同天線的布局需兼顧無人機氣動外形，避免信號屏蔽與相互干擾，如將 GPS 天線置于機身頂端無遮擋區域，確保衛星信號接收效率。

信號傳輸的核心機制與抗干擾設計

電路板通過阻抗匹配技術優化信號傳輸鏈路，減少反射損耗。當高頻信號經饋線傳輸至天線時，需通過 π 型或 T 型匹配網絡調整輸入阻抗，使其與天線特性阻抗（通常為 50Ω）一致，實現功率最大化傳輸?？垢蓴_設計方面，采用多層板結構隔離數字電路與模擬射頻電路，在電源層添加 LC 濾波電路抑制紋波干擾，同時通過接地平面分割降低地彈噪聲。針對復雜電磁環境，部分高端電路板集成數字波束成形技術，通過算法動態抑制窄帶干擾，提升信噪比 3-5dB。

二、高性能無人機天線電路板的設計要點與工程實踐

材料選型的多維度考量

基板材料的選擇直接影響電路板的電氣性能與環境適應性。FR-4 環氧樹脂基板因性價比高、加工成熟，廣泛應用于消費級無人機；而在高溫、高振動的工業場景，鋁基或陶瓷基板憑借優異的導熱性與機械強度成為首選。銅箔厚度的選擇需平衡導電性與重量，常規 1oz 銅箔適用于低頻信號，高頻段（如 5.8GHz 圖傳）則需 0.5oz 薄銅箔減少趨膚效應損耗。表面處理工藝中，沉金工藝以低接觸電阻和耐氧化性，成為高頻連接器焊盤的主流方案。

布局布線的精細化設計策略

布局遵循 “功能分區、信號分級” 原則：將 MCU、傳感器等數字模塊集中于電路板中心，射頻前端與天線接口分布在邊緣區域，縮短高頻走線長度；晶振等敏感元件需遠離功率器件，并用金屬屏蔽罩隔離。布線時，對圖傳信號等高速差分線實施等長控制，誤差不超過 5mil，同時采用 45° 拐角減少信號反射；電源層采用覆銅處理，形成完整回流路徑，降低地環路干擾。實測數據顯示，優化后的布局可將信號衰減率降低 20%，誤碼率從 10^-5 級提升至 10^-6 級。

三、制造工藝創新與可靠性驗證體系

多層板制造的關鍵工藝突破

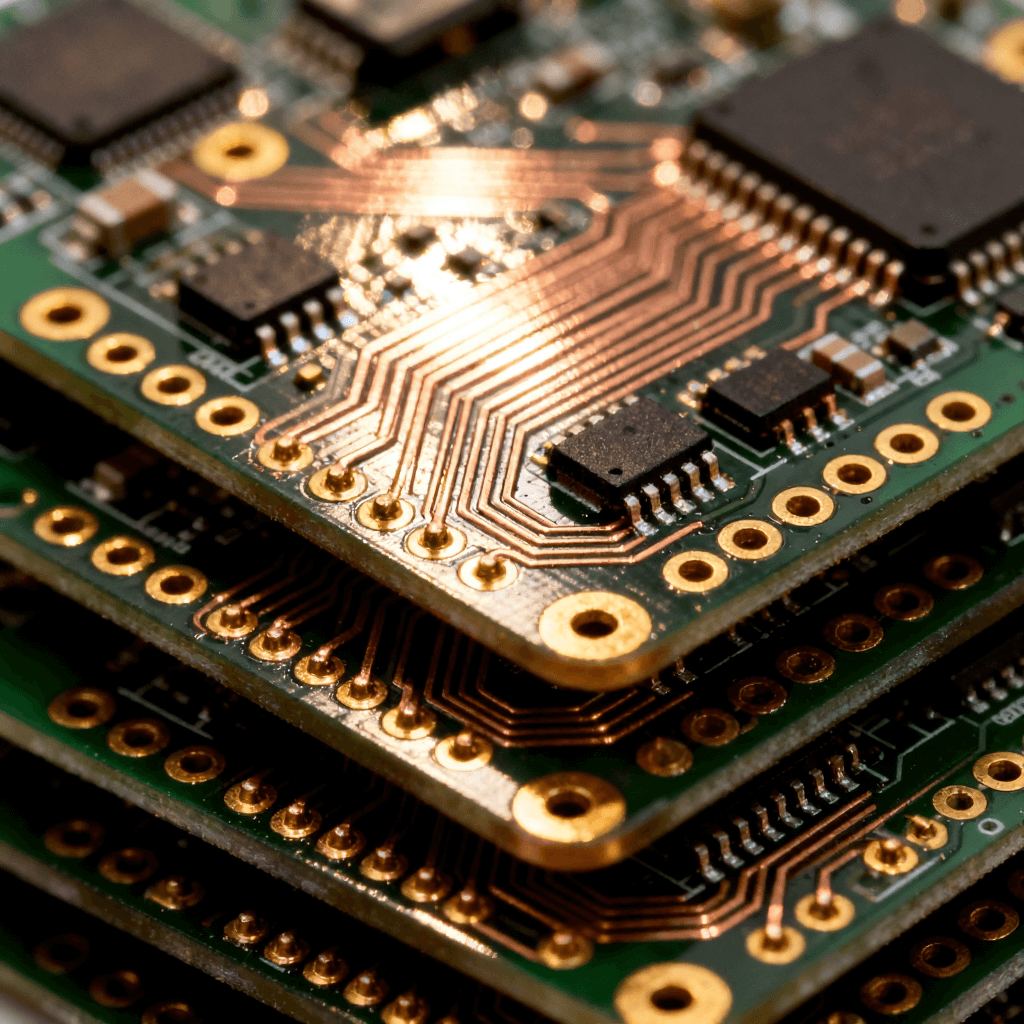

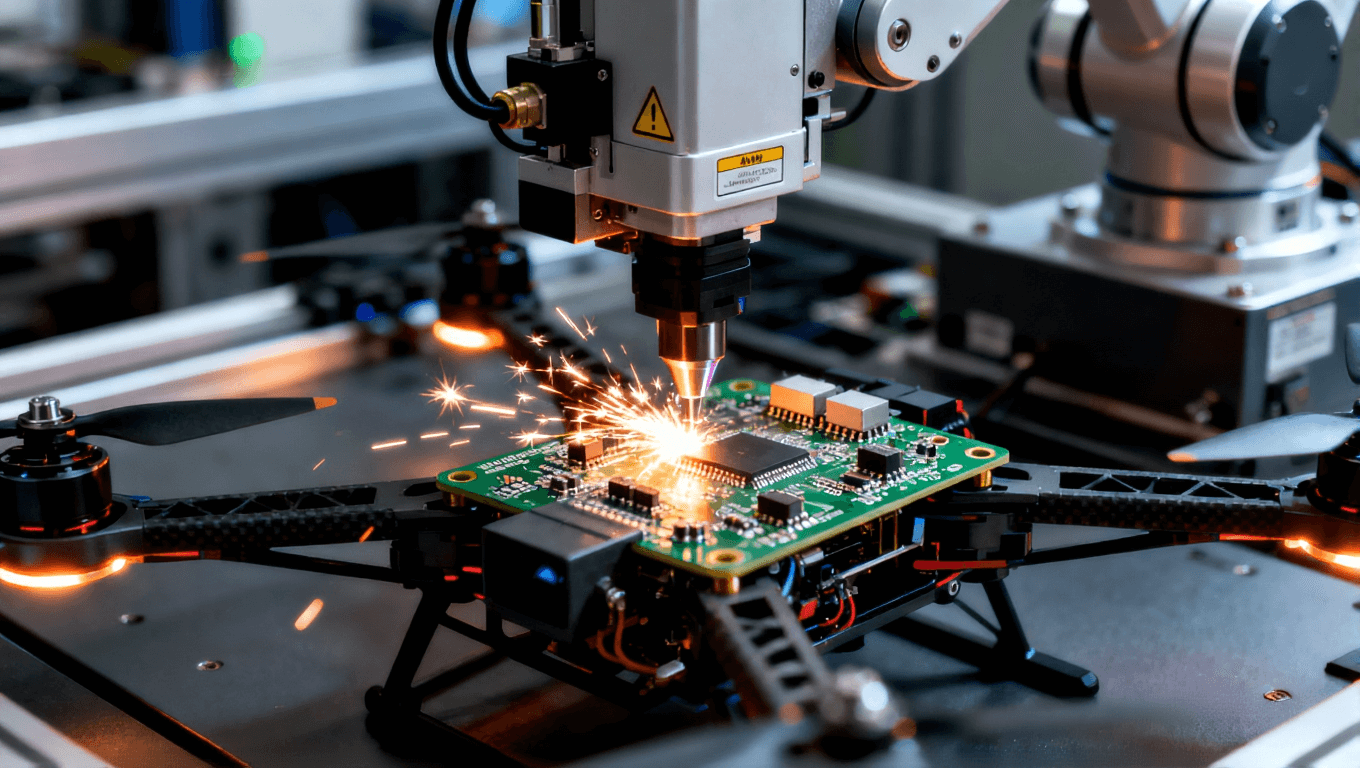

高密度多層板（4-8 層）制造中，盲埋孔技術通過激光鉆孔實現層間互連，提升空間利用率 30% 以上，適用于小型化無人機。阻焊工藝采用薄型感光油墨，避免過厚涂層對天線輻射效率的影響，經測試，涂層厚度從 25μm 減至 15μm 可使天線增益提升 1.2dBi。焊接環節引入激光回流焊技術，精準控制局部溫度，解決微帶天線與電路板的熱膨脹系數不匹配問題，焊接良品率從 92% 提升至 98%。

全流程可靠性測試體系構建

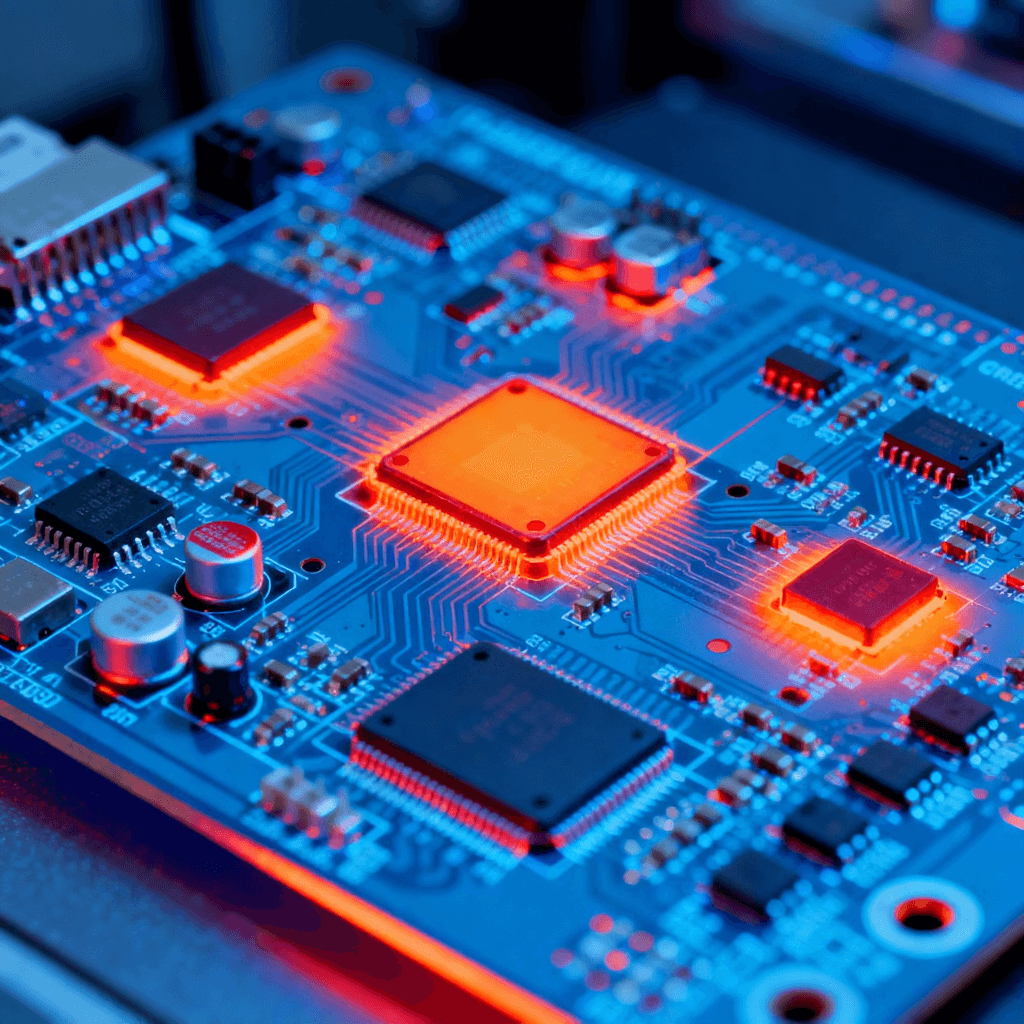

電路板需通過多維度環境測試驗證適應性：在 - 40℃~85℃溫循試驗中，監測信號傳輸穩定性，要求溫度變化率≤10℃/min 時誤碼率無顯著波動；振動測試模擬無人機飛行時的高頻振動（50-2000Hz，2g 加速度），驗證元件焊點的抗疲勞性能；鹽霧試驗評估沿海環境下的耐腐蝕能力，要求 48 小時測試后銅箔腐蝕速率＜0.1μm/day。此外，通過矢量網絡分析儀測試天線駐波比，確保在工作頻段內 VSWR＜1.5，保障信號傳輸效率。

四、典型應用場景與行業解決方案

消費級無人機的輕量化設計方案

針對航拍無人機對續航與便攜性的需求，電路板采用 6 層 HDI 結構，集成 GPS / 北斗雙模天線、2.4G/5.8G 雙頻圖傳模塊，整體厚度控制在 1.6mm 以內，重量＜15g。通過優化電源管理模塊，將待機功耗降至 50mW 以下，配合低增益全向天線，實現 10 公里視距通信，滿足用戶對高清圖傳與穩定操控的需求。

工業級無人機的復雜環境適配方案

在農業植保無人機中，電路板需應對高濕度、多粉塵環境，因此表面涂覆三防漆（厚度 50-80μm），并采用灌封工藝保護核心芯片。針對山區測繪無人機的超視距通信需求，集成定向拋物面天線與功率放大模塊，配合自適應濾波算法，在強多徑衰落環境下保持鏈路穩定，實測通信距離可達 30 公里，信號中斷率＜0.5%。

五、技術演進趨勢與產業生態構建

前沿技術驅動的產品迭代方向

未來無人機天線電路板將融合智能天線技術，通過相控陣天線實現波束動態掃描，提升抗干擾能力與頻譜利用率；材料層面，石墨烯導電油墨的應用有望降低高頻損耗，同時實現柔性電路板設計，適配無人機氣動外形；工藝上，3D 打印技術可定制化制造共形天線，與機身結構一體化集成，減少空氣阻力與信號遮擋。

產業鏈協同與標準化建設

上游材料供應商需加強高頻基板、新型導電漿料的研發，中游制造商需提升精密加工能力，下游無人機廠商應開放接口標準，推動電路板的模塊化設計與快速迭代。行業組織可牽頭制定無人機天線電路板的電磁兼容性（EMC）標準，規范測試方法與性能指標，促進產業生態的健康發展。

六、光模塊 PCB 的融合創新：開啟無人機通信新紀元

隨著無人機應用場景向超視距、高可靠方向延伸，傳統射頻通信方案在傳輸距離與抗干擾能力上面臨瓶頸。光模塊 PCB作為光電信號轉換的核心載體，正通過技術融合為無人機通信帶來革命性突破。

光模塊 PCB 的技術特性與適配邏輯

光模塊PCB通過集成垂直腔面發射激光器（VCSEL）、光電二極管等核心器件，實現電信號與光信號的雙向轉換。其技術特性與無人機通信需求高度契合：

超高速率傳輸：400G/800G 光模塊 PCB 可支持單通道 25Gbps 以上的數據傳輸，較傳統射頻方案提升 5-10 倍，滿足高清圖傳與實時數據回傳需求。例如，某工業級無人機搭載 800G 光模塊后，可在 30 公里外實現 4K 視頻流的無卡頓傳輸。

抗干擾能力卓越：光纖傳輸不受電磁環境影響，在城市復雜電磁環境中，光模塊 PCB的誤碼率可穩定在 10?12 以下，較射頻方案降低 3 個數量級。

長距離通信優勢：配合光纖放大器，光模塊 PCB 的傳輸距離可達百公里級，適用于邊境巡邏、海洋監測等超視距任務。

光模塊 PCB 的設計需突破傳統射頻電路板的技術邊界：

高頻信號完整性：在 10GHz 以上頻段，需通過半加成法工藝實現 3mil 以下線寬 / 線距，差分阻抗控制精度達 ±1Ω，確保信號反射損耗＜-25dB。

散熱與機械穩定性：激光芯片功耗密度高達 2W/cm2，需采用陶瓷填充 FR-4 基材（熱導率 1.2W/(m?K)）和垂直散熱過孔設計，將工作溫度控制在 55℃以下。

光模塊 PCB 的無人機應用場景解析

光模塊 PCB在無人機領域的應用呈現多元化趨勢，典型場景包括：

工業級長航時無人機：在電力巡檢場景中，搭載光模塊 PCB 的無人機可通過光纖鏈路與地面站建立穩定連接，傳輸精度達 0.1mm 的紅外熱成像數據，支持設備故障的早期預警。某電網公司采用該方案后，輸電線路巡檢效率提升 40%，故障漏檢率降至 0.5% 以下。

應急通信中繼平臺：在地震等災害場景中，無人機作為空中基站，通過光模塊 PCB 與衛星鏈路對接，可實現 50 平方公里范圍內的應急通信覆蓋，數據傳輸延遲＜20ms。

軍事偵察與打擊：戰術無人機搭載光模塊 PCB 后，可將戰場實時情報通過光纖傳輸至指揮中心，配合 AI 算法實現目標識別與打擊指令的閉環處理，響應時間縮短至 1 秒以內。

光模塊 PCB 的技術挑戰與突破方向

當前光模塊 PCB在無人機應用中仍面臨以下挑戰：

體積與重量限制：800G 光模塊PCB 尺寸約為 50mm×30mm，重量＞15g，需通過 HDI 技術將層數壓縮至 6 層以下，同時采用柔性基板實現輕量化設計。

環境適應性提升：無人機飛行中振動可達 20g（5-2000Hz），需通過 “剛性基材 + 柔性連接” 復合結構，將焊點脫落率從 5% 降至 0.05%。

成本優化：光模塊 PCB 制造成本較傳統射頻電路板高 3-5 倍，需通過規?；a與工藝革新（如激光直接成像技術）降低成本。

七、光模塊 PCB 與傳統射頻方案的協同發展

在無人機通信系統中，光模塊 PCB 與傳統射頻方案并非替代關系，而是形成互補格局：

短距離通信：2.4G/5.8G 射頻模塊用于無人機的實時遙控與低延遲數據傳輸，光模塊 PCB 則承擔長距離骨干鏈路傳輸任務。

混合組網：通過多協議融合技術，無人機可同時接入射頻與光纖網絡，實現通信鏈路的冗余備份。某物流無人機采用該方案后，通信中斷率從年均 3 次降至 0.2 次。

頻譜資源優化：光模塊 PCB 的應用可釋放寶貴的射頻頻譜資源，用于高密度無人機群的協同控制與導航。
